СОДЕРЖАНИЕ

                                                                                                                                Лист

     Введение                                                                                                2

1.   Назначение.                                                                                                                       2

2.   Технические данные.                                                                                                      2

3.   Состав и конструктивное исполнение.                                                                       4

4.   Устройство и работа.                                                                                                      5

5.   Указание мер безопасности.                                                                                          8

6.   Указание по установке и подключению.                                                                     8

7.   Руководство по запуску.                                                                                              10

8.   Техническое обслуживание.                                                                                        13

Рис. 1. Блок УРЭ 60/150-3.  Вид с лицевой стороны.                                                    15

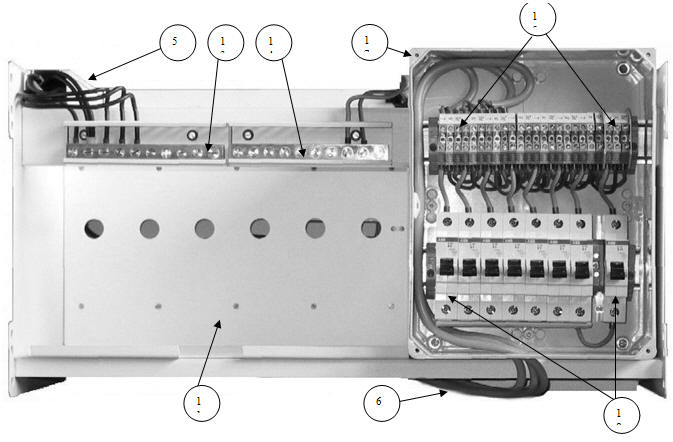

Рис. 2. Блок УРЭ 60/150-3. Вид со стороны вводно-распределительного блока.  16

Рис. 3. Блок УРЭ 60/300-3. Вид с лицевой стороны.                                                     16

Рис. 4. Блок УРЭ 60/300-3. Вид со стороны вводно-распределительного блока.            17

Рис. 5. Блок КСБ. Элементы подключения.                                                                 18

Рис. 6. Блок УРЭ 60/300-3. Схема электрическая структурная.                                19

Рис. 7. Блок УРЭ 60/150-3. Схема электрическая структурная.                                20

Рис. 8. Блок УРЭ 60/300-3. Схема электрическая структурная с размещением    21

ПН 12/0,8.

Рис. 9. Блок УРЭ 60/300-3. Размещение Блока УРЭ и проводов распределения

электропитания в стативе ЭАТС.                                                                                   22

ВВЕДЕНИЕ

В настоящем руководстве по эксплуатации приведены сведения о назначении, технических данных, составе, устройстве и работе, а также указания по установке, подключению, запуску и обслуживанию устройства распределения электропитания.

1. НАЗНАЧЕНИЕ

1.1. Блок устройства распределения электропитания (Блок УРЭ) предназначен для обеспечения опорным  напряжением  постоянного тока  оборудования цифровых систем  коммутации “Квант - Е”.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Блок УРЭ преобразует напряжение сети переменного тока частотой 50 Hz ± 5Hz, от 186 V до 264 V переменного напряжения в напряжение 60 V, в зависимости от варианта исполнения (таблица 1).

Таблица 1

В вариантах исполнения  Блок УРЭ XX/YYY-Z используются следующие обозначения:

Блок УРЭ      –          Блок устройства распределения электропитания.

XX      -          величина опорного напряжения в V.

YYY   -          рабочая выходная мощность W.

Z         -          кол-во выпрямителей шт.

· При расчете нагрузки необходимо учитывать, что один из выпрямителей выполняет функцию горячего резерва.

2.2. Блок УРЭ подключает опорное напряжение к нагрузкам (до 20), в зависимости от варианта исполнения (или проекта на оборудование цифровой системы коммутации “Квант - Е”), и обеспечивает защиту по току при коротком замыкании нагрузки.

2.3. Блок УРЭ обеспечивает автоматический контроль уровня опорного напряжения и управляет преобразователями напряжения в процессе работы.

2.4. Блок УРЭ содержит вводно-распределительный блок для подключения к сети переменного тока 220V до 3-х выпрямителей и до 4-х внешних нагрузок (в зависимости от варианта исполнения).

2.5. В Блоке УРЭ предусмотрено подключение аккумуляторной батареи в буферном режиме. В Блоке УРЭ предусмотрен отсек для размещения батареи емкостью 10 А/ч.

2.6. Блок УРЭ обеспечивает следующие условия эксплуатации батареи:

· защиту от глубокого разряда батареи – отключает батарею от системы при разряде ее ниже заданного значения напряжения;

· автоматическое подключение батареи к системе при появлении напряжения системы и при исправной батарее (напряжение подключения от -50V до -72V);

· защиту батареи от разряда током выше допустимого – отрабатывает автомат защиты и отключает батарею от системы;

· ограничение зарядного тока батареи посредством управления уровнем напряжения системы (установка тока ограничения переключателем SA3);

· управление уровнем напряжения системы в зависимости от температуры батареи с учетом температурного коэффициента типа аккумуляторов (установка температурного коэффициента переключателем SA1).

3.7. Блок УРЭ предоставляет возможность:

· измерить ток нагрузки и напряжение системы на клеммах лицевой панели устройства управления  (измеряется  вольтметром с входным  сопротивлением не менее 10 М, 1 V соответствует току 1A +-2,5%);

·  тестировать батарею на реальную нагрузку.

2.8. Блок УРЭ обеспечивает отображение состояния входящих в него устройств и выдачу сообщений об отклонениях от нормальных режимов работы светодиодными индикаторами “AS”, “TS”, “S” расположенными на лицевой панели устройства управления. Появление аварийной ситуации дублируется тональной сигнализацией. Предусмотрена возможность отключения тональной сигнализации.

2.9. Блок УРЭ обеспечивает выдачу сообщений о состоянии устройств и об отклонениях от нормальных режимов работы на устройства внешней сигнализации посредством потенциально свободных переключающих контактов реле “AS”, “TS”, “S”. Контакты реле позволяют  коммутировать  мощность  до  30 VA при максимальном напряжении коммутации 200 V.

2.10. Блок УРЭ должно сохранять конструкцию, внешний вид и работоспособность в процессе и после воздействия на него следующих внешних факторов:

·  повышенной рабочей температуры окружающего воздуха не более 45º С;

·  пониженной рабочей температуры окружающего воздуха не менее 5º С;

·  относительной влажности окружающего воздуха от 40 до 80 % при температуре 25º С;

·  атмосферное давление от 84 до 170 кПа (от 630 до 800 мм ртутного столба).

3. СОСТАВ И КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

3.1. В составе Блока УРЭ:

· блок выпрямителей с установленными выпрямителями SMPS 60V – 300W производства ASCOM ENERGY SYSTEMS или PS 60V-150W от 2 до 3 в зависимости от варианта исполнения. Выпрямители имеют встроенные  плавкие предохранители, обеспечивающие защиту от превышения тока и коротких замыканий  в системе.

· вводно-распределительный блок, с установленными  авто-выключателями и клеммами подключения кабелей сети переменного напряжения 220V. На каждый выпрямитель и внешнюю нагрузку может подводиться одна из фаз L1, L2 или L3, нейтраль “N” и защитное сетевое заземление “РЕ”. Количество вводных и выводных клемм, авто-выключателей, схема электрическая подключения определяются проектом.

· блок клеммных объединителей клеммный объединитель"B0V", предназначен для подключения “+” выводов батареи, выпрямителей, управляющего устройства, нагрузок и клеммный объединитель "GND" для подключения шин защитного заземления и элементов корпуса. Расположен блок с тыльной стороны, над аккумуляторным отсеком.

· устройство защиты, состоящее из авто-выключателей выпрямителей и батареи.

· распределительный модуль, состоящий из авто-выключателей нагрузок опорного напряжения,  устанавливаемых на монтажную рельсу.

· блок КСБ СК3.035.001 (контроль и сигнализация батареи), устанавливаемый на монтажную рельсу и содержащий: плату K СК5.109.102 с расположенными на ней элементами подключения кабелей и проводников, реле батареи, устройств управления и контроля, контактного соединителя для подключения платы токовых шунтов, вертикально расположенной платой И СК5.109.101 для обеспечения индикации звуковой и светодиодной. К клеммам колодок подключены контакты реле “TS”, “S”, “AS” для подключения внешних сигнальных устройств согласно схеме электрической структурной. Контакты реле показаны в исходном состоянии. В рабочем состоянии реле “TS”, “S”, “AS” включены.

· батарейный отсек предназначен для размещения батареи герметизированных стационарных аккумуляторов емкостью 10А/ч.

· токовые шунты, плата Ш СК5.109.100, соединенная с устройством защиты и устанавливаемая на блок контроля и сигнализации.

·  термодатчик с кабелем подключения.

  3.2. Конструктивно устройства входящие в состав  Блока УРЭ 60/300-2 CK2.390.112 и

 Блока УРЭ 60/300-3 CK2.390.112-01 располагаются в кассете выполненной с использованием элементов базовой несущей конструкции БНК-4М с габаритными размерами 555х325х265 мм.

Устройства, входящие в состав Блока УРЭ 60/150-2 CK2.390.111  и Блока УРЭ 60/150-3

CK2.390.111-01  располагаются в кассете выполненной с использованием элементов базовой несущей конструкции БНК-4М с габаритными размерами 555х325х132,5 мм.

3.3. Блоки, устройства и модули, входящие в состав Блока УРЭ электрически соединены объемным монтажом в соответствии со схемой электрической, структурной  приведенной  на рис. 4.

3.4. Кассета с установленным в ней оборудованием образует Блок УРЭ, который может быть установлен в стативе оборудования ЭАТС “Квант - Е”.

4. УСТРОЙСТВО И РАБОТА

4.1. Выпрямитель SMPS 60 V – 300 W или PS60V-150W  конструктивно выполнен в виде сменного модуля, который подключается к сети переменного тока, к устройствам защиты и управления через разъемы расположенные на лицевой панели выпрямителя. В выпрямителе SMPS производится преобразование энергии сети переменного тока в постоянное опорное напряжение. Уровень постоянного напряжения на выходе выпрямителя устанавливается регулирующим потенциометром. При подключении к блоку КСБ уровень напряжения на выходе выпрямителя или нескольких выпрямителей, объединенных в блок, регулируется автоматически.

В выпрямителях SMPS и PS обеспечивается преобразование  напряжения с ограничением выходной мощности.

Характеристики выпрямителей отвечают требованиям международных стандартов по безопасности, нормам допустимых индустриальных и радиопомех, требованиям специальных стандартов по электромагнитной совместимости.

Основные характеристики выпрямителей приведены в таблице 2.

Таблица 2

4.2. Вводно-распределительный блок, расположенный с тыльной стороны кассеты и имеет расположение элементов, приведенное на рис.1.

4.3. Блок клеммных объединителей, состоит из двух отдельных объединителей для закрепления 9 проводов с сечением до 36 мм² и одного провода до 50 мм² на каждом для Блока УРЭ 60/300-2 CK2.390.112 и Блока УРЭ 60/300-3 CK2.390.112-01. Или двух объединителей для закрепления 10 проводов с сечением до 6 мм² и одного провода до 10 мм² на каждом для Блока УРЭ 60/150-2 CK2.390.111  и Блока УРЭ 60/150-3 CK2.390.111-01.

4.4. Устройство защиты имеет до 3 авто-выключателей, развязывающих выходы выпрямителей и авто-выключатель защиты батареи от избыточного тока разряда.

4.5. Распределительный модуль имеет 6 или 20 мест для установки авто-выключателей (в зависимости от варианта исполнения), что позволяет подключить до 20 нагрузок к полюсу “минус” батареи (вариант исполнения и количество авто-выключателей может задаваться проектом).

4.6. Блок КСБ  поддерживает режимы функционирования и контролирует параметры БЛОК УРЭ в процессе эксплуатации. Электропитание устройств, входящих в состав блока контроля и сигнализации обеспечивается посредством преобразования опорного напряжения в стабилизированные напряжения необходимых градаций. Ток, потребляемый блоком контроля и сигнализации от выпрямителей, не превышает 0,075 А.

На входы блока КСБ поступает информация о состоянии периферийных сигнальных точек Блока УРЭ, а именно:

·              о состоянии выпрямителей;

·              о состоянии авто-выключателей распределительного модуля;

·              о состоянии авто-выключателя батареи и реле батареи;

·              о состоянии температуры в батарейном отсеке;

·              о величине тока  в токовых шунтах.

С выходов устройства управления и контроля снимается управляющая и контрольная информация, обеспечивающая:

·              управление выходным напряжением выпрямителей;

·              включение светодиодов и звуковой индикации;

·              управление состоянием реле батареи;

·              формирование сигналов состояния Блока УРЭ на устройство внешней сигнализации.

Подключение контрольных и сигнальных точек к блоку  контроля и сигнализации, съем управляющей информации с блока контроля и сигнализации, подключение кабелей показано на рис.3.

На лицевой панели блока контроля и сигнализации расположены гнезда  подключения внешнего измерителя напряжения со шкалой 100 V для измерения тока нагрузки и напряжения системы.

4.7. Батарейный отсек предназначен для размещения батареи из 5 блоков по 12V 10А/ч и термодатчика.

4.8. Плата токовых шунтов соединена проводниками с полюсом "плюс" батареи, с полюсом "минус" батареи, с авто-выключателем батареи, и с распределительным модулем, а через соединитель контактный с блоком контроля и сигнализации.

4.9.Термодатчик представляет собой терморезистор, установленный на кабеле подключения. При подключенном термодатчике выпрямители получают управление с учетом температуры в зоне батареи. Отключение термодатчика приравнивается к установлению 20° С температуры тела батареи.

5.  УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1. Блок УРЭ рассчитан на бесперебойную работу и обычно не требует технического обслуживания в течение всего срока эксплуатации, за исключением аккумуляторной батареи, ресурс которой зависит от типа блоков входящих в состав батареи и внешних воздействующих факторов как-то: температура окружающей среды, количество циклов разряд – заряд и пр.

5.2. Подключение Блока УРЭ разрешается только в сеть переменного тока с гарантированным напряжением 220V + 44V минус 34 V и частотой 50 Hz ± 5Hz.

Сеть переменного тока должна быть трех проводной и содержать фазу, нейтраль и защитное сетевое заземление.

Категорически запрещается включение Блока УРЭ в сеть без сетевого заземляющего провода, отсутствие которого может привести к поражению персонала электрическим током и к несоответствию параметров Блока УРЭ техническим характеристикам.

5.3. Защитное заземление должно быть подключено к клеммному объединителю “GND”, сигнальное заземление к клеммному объединителю “B0V”. Подключение защитного и сигнального заземления коммутационного оборудования должно быть произведено радиально от контура заземления.

5.4. Работы на Блоке УРЭ должны выполняться специально обученным персоналом, имеющим опыт работы с электроустановками и соответствующую группу по технике безопасности работ на электроустановках потребителях напряжением до 1000 V.

5.5. Работы на оборудовании могут выполняться только с использованием изолированных инструментов и индивидуальных средств электрозащиты.

5.6. Работы на Блоке УРЭ должны выполняться с учетом инструкций и правил по безопасности действующих на местах эксплуатации.

6. УКАЗАНИЕ ПО УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ

При установке и подключении Блока УРЭ необходимо пользоваться схемой электрической подключения, приведенной на  рис.1 и расположением элементов, приведенном на рис. 2 или рис. 3.

Установка и подключение Блока УРЭ должны производится в соответствии с проектной документацией на ЭАТС "Квант – Е" в следующей последовательности:

· Блок УРЭ устанавливается на место нижней кассеты статива. Возможна установка аккумуляторов  на дно статива, однако, при этом должны быть приняты меры, обеспечивающие нормальную циркуляцию воздуха для охлаждения оборудования ЭАТС.

Внимание:

· В статив ЭАТС “Квант - Е” разрешено размещение батарей только из герметизированных аккумуляторов. Категорически запрещено размещение в стативе аккумуляторов открытого и закрытого типов.

· Закрепить кассету болтами к элементам крепления статива;

· Закрепить на кассете вводно-распределительный блок;

· Установить выпрямители на предназначенные для них места и закрепить их винтами;

· Установить все автоматические выключатели в положение “OFF”;

· Подключить кабель защитного заземления к клеммному объединителю “GND”;

· Подключить кабель сигнального заземления к клеммному объединителю “B0V”;

· Установить блоки аккумуляторной батареи на предназначенные для них места.

· Учитывая ограниченный объем Блока УРЭ монтаж и установку блоков батареи необходимо производить одновременно, т. е. монтировать батарею и постепенно задвигать блоки аккумуляторов на предназначенные для них места.

Примечание: температурный сенсор приклеить клейкой лентой к верхней плоскости блока аккумулятора.

·             Подключить провода нагрузок, а именно:

§ используя заготовки проводов, раскроить их по месту;

§        уложить в стативе и канале кабельном без натяжения, с припуском на сгибах;

§ подключить к авто-выключателю, указанному в проекте;

§ маркировать кабель позиционным номером автоматического выключателя на стороне               подсоединения нагрузки;

§ на лицевой панели Блока УРЭ в планку обозначений поверх позиционных обозначений ввести обозначения нагрузок;

§        собрать в жгут и закрепить  крепежным ремешком  к элементам конструкции;

· Подключить кабель внешней сигнализации к клеммам сигнализации;

· Подключить кабель ввода сети 220 V 50 Hz к клеммам сетевой колодки расположенной в вводно-распределительном блоке.

· Для увеличения надежности системы рекомендуется подключение каждого выпрямителя SMPS или PS к отдельной фазе переменного напряжения 220V.

7. РУКОВОДСТВО ПО ЗАПУСКУ

7.1. Проверить правильность и надежность подключения защитного “GND” и сигнального заземления “B0V” (контур заземления - клеммный объединитель – шины стативные);

7.2. Проверить правильность и надежность подключения  кабеля ввода сети 220 V 50 Hz.

7.3. Проверить установку всех автоматических выключателей в положении “OFF”.

7.4. Проверить правильность соединений аккумуляторной батареи (положительный полюс батареи должен быть подключен проводником к клеммному объединителю “B0V”, отрицательный к проводнику с обозначением “-BAT”).

Измерить напряжение батареи. Напряжение на неподключенной батарее должно находиться в пределах от 54 V до 70V для Блока УРЭ  с опорным напряжением 60 V.

7.5. Проверить исправность  каждого  выпрямителя, для чего подключить Блок УРЭ к сети 220 V 50 Hz авто-выключателями вводно-распределительного блока, включить выпрямитель, вставив кабель электропитания в гнездо “Input” на лицевой панели. Выход “Output” и кабель управления не подключать. Измерить величину выходного напряжения выпрямителя на клеммах “Output” и, при необходимости, установить потенциометром “U out” уровень выходного напряжения, используя изолированную отвертку.

Величина выходного напряжения каждого выпрямителя должна быть 68,4 V для Блока УРЭ с опорным напряжением 60 V.

7.6. Проверить правильность установок переключателей на блоке контроля и сигнализации (таблицы 1-3).

Таблица 1.                                       Таблица 2.                                      Таблица 3.

7.7. Подключить кабели управления к гнездам “1” и “2” крайних выпрямителей. Остальные выпрямители подключить к управлению кабельными перемычками, установив их в гнездо “2” первого выпрямителя и в гнездо “1” второго, в гнездо “2” второго и в гнездо “1” третьего выпрямителя.

7.8. Подключить кабель в гнездо “Output” и кабель электропитания в гнездо “Input” первого выпрямителя. Перевести автоматический выключатель “RECT1” в положение “ON”. После этого должны включиться светодиодные индикаторы, акустическая сигнализация (если установлена, включена), измерить на гнездах подключения измерителя напряжения величину опорного напряжения при нажатой кнопке "I/U". Перевести автоматический выключатель “RECT1” в положение “OFF”. Отключить кабель “Output” и “Input” от выпрямителя. Аналогично проверить все выпрямители, после чего подключить все кабели “Output” и “Input” к выпрямителям и перевести все автоматические выключатели “RECT” в положение  “ON”.

7.9. Подключить аккумуляторную батарею, переведя автоматический выключатель “FВ” в положение “ON”. После  включения реле батареи  изменится состояние индикаторов.

7.10. Если показания напряжения соответствует требованиям на ЭАТС ”Квант – Е” подключить к БЛОК УРЭ нагрузку, переведя автоматические выключатели “FL” в положение “ON”. После этого все светодиодные индикаторы должны светиться зеленым цветом, а акустическая сигнализация должна отключиться. Проконтролировать величину суммарного тока нагрузки на гнездах подключения измерителя напряжения. Величина суммарного тока нагрузки не должна превышать значения, приведенного в таблице 1 для данного варианта исполнения.

7.11. Проверить работоспособность блока КСБ с устройствами Блока УРЭ, для чего:

· отключить сеть электропитания 220 V 50 Hz от одного из выпрямителей. После этого должен включиться светодиодный индикатор “TS” красным цветом и должна включиться акустическая сигнализация, подключить сеть электропитания 220 V 50 Hz к выпрямителю, светодиодный индикатор “TS” должен включиться зеленым цветом, а акустическая сигнализация должна отключиться, аналогичные проверки провести для всех выпрямителей;

· отключить одну из нагрузок, переведя автоматический выключатель “FLXX” в положение “OFF”, после этого должны включиться светодиодные индикаторы “AS”и “S” красным цветом и должна включиться акустическая сигнализация. Перевести автоматический выключатель “FLXX” в положение “ON”, светодиодный индикатор “AS” должен включиться зеленым цветом, а акустическая сигнализация должна отключится, аналогичные проверки провести для всех автоматических выключателей нагрузок;

· отключить аккумуляторную батарею, переведя автоматический выключатель “FB” в положение “OFF”, после этого должен включиться светодиодный индикатор “AS” красным цветом и должна включиться акустическая сигнализация, перевести автоматический выключатель “FB” в положение “ON”, светодиодный индикатор “AS” должен включиться зеленым цветом, а акустическая сигнализация должна отключится;

· проверить функцию тестирования батареи. Для этого нажать кнопку "ON” на лицевой панели блока контроля и сигнализации. После этого выпрямители должны отключиться от нагрузки, электропитание ЭАТС должно осуществляться от аккумуляторной батареи. Светодиодный индикатор “S” должен включиться красным цветом. На гнездах подключения измерителя напряжения наблюдать значение тока при разряде батареи. Нажать на кнопку “OFF” - отменить тест батареи, после этого выпрямители должны подключиться к нагрузке, а светодиодные индикаторы должны светиться зеленым цветом.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1. Устройство распределения электропитания предназначено для автоматической работы. Обычно все необходимые режимы выполняются под действием сигналов управления от блока контроля и сигнализации. Информация о состоянии  Блока УРЭ и неисправностях, высвечивается на светодиодных индикаторах “AS”, “TS”, “S” расположенных на лицевой панели блока и выдается переключающими контактами реле сигнализации соответственно на клеммы "XT02…XT04” для вывода на  внешнее сигнальное устройство. Отображение состояний Блока УРЭ приведены в таблице 4.

Таблица 4.

8.2. Целью технического обслуживания Блока УРЭ является выявление неактивных повреждений контрольных и сигнальных узлов.

Проверка работоспособности устройства контроля и сигнализации Блока УРЭ производится согласно п.п. 7.10., 7.11. “Руководства по запуску”.

8.3. В процессе технического обслуживания необходимо убедиться в наличии резерва по выпрямителям, для чего отключить кабель “Output” и кабель управления от одного из выпрямителей, убедиться в работоспособности Блока УРЭ с отключенным выпрямителем. Измерить величину выходного напряжения выпрямителя на клеммах “Output” и при необходимости отрегулировать уровень выходного напряжения с помощью потенциометра “U out” используя изолированную отвертку.

Подключить кабель “Output” и кабель управления к выпрямителю.

Аналогичную проверку и регулировку (выравнивание) поочередно произвести на всех выпрямителях Блока УРЭ.

8.4. Осмотреть блоки батареи, состояние проводов подключения и кабельных перемычек. Измерить напряжение каждого блока заряженной и подключенной батареи. При сравнении напряжений блоков значения не должны отличаться более чем на 0,2V.

Учитывая, что в процессе эксплуатации независимо от режима аккумуляторные батареи теряют емкость, в Блоке УРЭ предусмотрена функция тестирования батарей, которая проводится один раз в полгода.

Для запуска функции тестирования батареи нажать кнопку “TEST”. Светодиодный индикатор "S” должен включиться красным цветом, выпрямители от нагрузки должны отключится, а электропитание ЭАТС должно осуществляться от аккумуляторной батареи. В режиме тестового разряда батареи акустическая сигнализация выключается.

Показателем достаточной емкости батареи является время разряда батареи на реальную нагрузку до заданного уровня напряжения (от 1 V до 2V выше уровня напряжения отключения реле батареи).

При достижении заданного уровня напряжения окончания теста батареи выдается кратковременный акустический сигнал с последующим подключением выпрямителей к системе и началом режима заряда.

При необходимости тестирование батареи может быть прервано кратковременным нажатием на кнопку "OFF” по окончании тестирования реле сигнализации "S” включается и акустическая сигнализация отключается с задержкой не более 20 секунд.

8.5. В процессе технического обслуживания может возникнуть необходимость в замене отказавшего устройства в  Блоке УРЭ.

Замена выпрямителя производится следующим образом:

· отключить кабель сети электропитания 220 V 50 Hz от гнезда “Input” выпрямителя;

·                                      отключить управляющие кабели и перемычки от выпрямителя;

·                                      отключить соединитель “Output”  от выпрямителя;

·                                      заменить выпрямитель, на исправный выпрямитель;

·                                      подключить кабель сети электропитания к гнезду “Input”;

· измерить величину выходного напряжения выпрямителя на клеммах “Output” и при необходимости отрегулировать уровень выходного напряжения с помощью потенциометра Uout, используя изолированную отвертку;

· подключить кабель “Output” и кабели или перемычки управления к выпрямителю.

Замена блока контроля и сигнализации производится следующим образом:

· отключить авто-выключатель “FB”;

· отключить  блок контроля и сигнализации от кабеля сигнализации, кабеля термодатчика, диодов развязки и кабелей управления выпрямителями;

· отсоединить блок контроля и сигнализации от платы шунтов;

· снять блок с монтажной рельсы;

· установить исправный блок контроля и сигнализации на монтажную рельсу;

· подключить  плату шунтов к блоку контроля и сигнализации;

· подключить к блоку контроля и сигнализации  кабели управления выпрямителями, диоды развязки нагрузки, кабель сигнализации и кабель термодатчика;

· включить авто-выключатель “FB”.

Рис.1 Блок УРЭ 60/150-3.  Вид с лицевой стороны.

Рис. 2 Блок УРЭ 60/150-3. Вид со стороны вводно-распределительного блока.

Рис 3. Блок УРЭ 60/300-3.   Вид с лицевой стороны.

Рис.4. Блок УРЭ 60/300-3. Вид со стороны вводно-распределительного блока.

1 -  Выпрямитель PS60 V – 150W.

2 -  Блок выпрямителей.

3 –  Блок КСБ.

4 –  Лицевая панель.

5 –  Канал кабельный.

6 –  Кабель подключения к  сети переменного напряжения 220 V.

7 –  Перемычка управления.

8 –  Авто выключатель цепи батареи.

9 -  Авто выключатели цепи выпрямителей.

10 -  Распределительный модуль.

11 -  Батарейный отсек.

            12 –  Клемма подключения "минус" батареи.

            13 –  Клеммный объединитель "B0V".

            14 -  Клеммный объединитель "GND".

            15 –  Клеммы вводно-распределительного блока.

            16 –  Выпрямитель SMPS 60 V – 300 W.

            17 -  Вводно-распределительный блок.

18 –  Авто выключатели вводно-распределительного блока.

Рис. 9. Размещение Блок УРЭ и проводов распределения электропитания в стативе ЭАТС.
