E1oIP шлюз

Прозрачная передача E1 потоков через Ethernet сеть.

SS7, EDSS1, CAS, АОКС, КОКС+,СОРМ. Поддерживает до 12-ти Е1 (G.703/G.704) c линейным кодом HDB3/AMI.

E1oIP шлюз 4Е1

Назначение

Шлюз предназначен для передачи потоков E1 через пакетную сеть Ethernet. Пара шлюзов обеспечивает прозрачную передачу потоков E1 с восстановлением несущей частоты 2.048 Mbit/s на ведомой стороне.

Шлюз адаптирован для работы как в выделенных сетях с высокой скоростью и надежностью доставки пакетов, так и в публичной сети Internet.

Возможность передачи настраиваемого количества ТИ

Описание


Шлюз поддерживает от 1-ого до 12-ти цифровых потоков Е1 (G.703/G.704) c линейным кодом HDB3/AMI.

Шлюз настраивается посредством WEB интерфейса.

Возможна передача как фиксированного набора тайм-слотов (ТИ), так и динамического, т.е. передаются только тайм-слоты, которые в данный момент используются, тем самым исключается холостой трафик.

Шлюз имеет адаптивный jitter буфер дрожания емкостью 256 мс, что позволяет использовать его даже в самых нестабильных IP сетях.

Шлюз позволяет подключать потоки по схеме точка - многоточка, что позволяет строить сеть по топологии звезда.

В шлюзе используется фирменный алгоритм восстановления частоты, позволяющий обеспечить идеальную передачу без проскальзывания данных (SLIP), что обеспечивает качественный звук и безупречное прохождение факсов.


WEB интерфейс

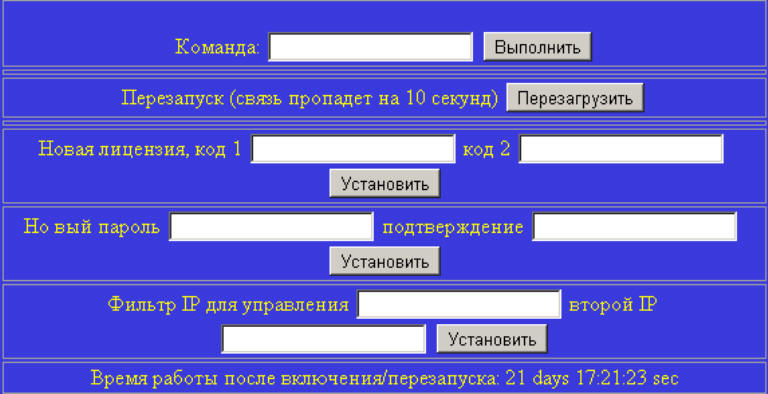

Настройки



IP адреса

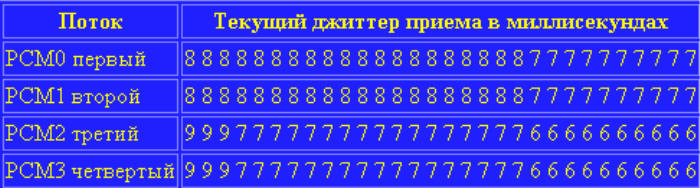

E1 монитор
Реальное динамическое значение джиттер буфера,
т.е. величина зедержки данных за последние пол минуты за каждую секунду


Настройки потоков



ТаймСлоты

"Статический" режим    = включенные тайм-слоты передаются всегда,
"Динамический" режим = тайм-слоты передаются (из включенных выше),
только когда в них присутствует какая-либо активность,
"G.703" режим             = поток не делится на тайм-слоты, а передается целиком "как есть".

Для включения/выключения одного тайм-слота, введите его номер от 0 до 31 и нажмите 'Переключить'.
В таблице сверху знак '-' означает, что соответствующий тайм-слот не передается никогда.
Знак '+' для статического режима означает передачу всегда.
Знак '+' для динамического режима означает передачу в данный момент.
Знак '*' для динамического режима означает что тайм-слот включен, но в данный момент нет активности и следовательно не передается.
Суммарный Ethernet трафик можно рассчитать по формуле: ((8 / X) + Y) * 64 кбит/сек,
где X - Размер одного пакета в мс (допускается 1,2,4,8 - указывается на странице 'Настройка'),
а Y - Общее чисто таймслотов, которые помечены плюсом для передачи.



Статистика


Конструктивное исполнение
Р.Р. Исполнение Питание Примечание
103.852.001 металл, 1 unit в 19-ти дюймовый шкаф от сети AC 220 Вольт
103.852.002 металл, 1 unit в 19-ти дюймовый шкаф от сети DC 48..72 Вольт


103.852.006

   резервный вход питания с отдельным блоком питания, переключение без обрыва связи, совмещение 60/220 опция
103.852.003 3 unit ТЭЗ для кассеты УКС128М станционное DC 54..72 Вольт
103.852.005 3 unit ТЭЗ для кассеты ЦСЛ, СКСМ и т.п. станционное DC 54..72 Вольт


Технические характеристики

Контролируемый поток Е1 G.703/G.704(структурированный), 2.048 МГц
Передача произвольно отмеченных тайм-слотов поддерживается
Автоматическое определение 'нагруженных' тайм-слотов, т.е. исключение из трафика не используемых в текущий момент поддерживается
Гарантированная доставка IP пакетов настраивается
Линейный код HDB3
Сигнализации в потоке произвольная (общий канал, выделенный канал)
Автораспознавание CAS (ВСК) сигнализаций поддерживается
Задержка передачи E1 в 'идеальных' условиях 1.4 мс
'Нарезка' потока на пакеты длительностью 1, 2, 4 или 8 мс (т.е. 1000, 500, 250 или 125 пак/сек)
Джиттер буфер 256 мс
Точность восстановления частоты 2.048 Mhz 0.02 ppm (2x10-8)
Флуктуация фазового смещения 0.004 мс (3% от ошибки на SLIP = 0.125 мс)
Поддержка цикловой структуры поддерживается
Светодиодная индикация потоков E1 поддерживается
Ethernet 10/100Base-TX
Инкапсуляция пакетов UDP/IP/MAC
Поддержка NAT (прокси) поддерживается
Светодиодная индикация сети Ethernet поддерживается
Максимальное число потоков 12
Управление telnet, http (web)
Питание AC 220 или DC 48..72, резервирование опц.
Энергопотребление 5 Вт
