Блок ОКС7Д

Плата К7Л3

Различные варианты реализаций ОКС7 в Кванте

Плата К7С

Дополнительная информация по SS7 коротко...

Плата К7Л

4. Запуск

Программа запускается посредством запуска файла OKSManager.exe или ссылки на этот файл. При первом запуске программа выдаст сообщение о добавлении данных в регистр, это конфигурационные данные, необходимо нажать “Yes” (рис.1).

5. Описание окон

5. 1. Главное окно программы

Вид главного окна программы показан на рис. 2.

рис. 2.

5. 1. 1. Список файлов Syslog’a. Для того чтобы просмотреть содержимое файла, необходимо нажать левой кнопкой мыши на его название.

5. 1. 2. Кнопка запуска telnet клиента

5. 1. 3. Кнопка запуска программы ISUP

5. 1. 4. Кнопка запуска Ftp клиента

5. 1. 5. Окно, отображающее содержимое выбранного файла Syslog’a

5. 1. 6. Окно статуса, в котором отображается состояние Syslog сервера и другая информация.

5. 1. 7. Закладки для переключения режимов отображения – Syslog, Kvantlog,

Isup Log

5. 1. 8. Кнопка фильтрации, для отображения последних/всех сообщений в выбранном файле.

5. 2. Окно Telnet клиента

Вид окна telnet клиента показан на рис. 3.

рис. 3

5. 2. 1. Окно выбора станции для соединения, станции берутся из файла

settings. ini

5. 2. 2. Кнопка “Соединится/Connect”

5. 2. 3. Кнопка “Закрыть”

5. 3. Окно программы ISUP

Вид программы ISUP показан на  рис. 4.

Файл находится в директории программы, в нём хранятся общие параметры, которые могут быть изменены пользователем. Дополнительную информацию о синтаксисе файла можно получить открыв файл любым текстовым редактором. Настройки вступят в силу при запуске программы.

Параматеры конфигурационного файла:

[MAIN]

- SysLogFilePath, путь к файлам сислога, должен заканчиваться „\” (пример- SysLogFilePath=C:\)

- SaveWindowsPos, сохранение позиций окон в регистр( 1- включить, 0-

отключить )

[SYSLOG]

- SyslogPort, порт по которому получать сообщения сислога( не рекомендуется изменять, 514 - стандартный порт ) KvantLogFilePath, kvantlog; имя текущего файла kvantlog'a

KvantlogArchiveFileCnt, сколько архивных файлов хранить ( max = 255 ), на

данный момент этот параметр не конфигурируется( хранится 5 архивных файлов )

KvantlogMaxFileSize, максимальный рамер файла в МБ, на данный момент этот параметр не конфигурируется( размер файлов 4 мб ) SyslogStartWithWin, запускать Syslog сервер с Windows, либо TRUE либо FALSE

[IPMASKS]

Секция описывает удалённые станции с которыми планируется работать через роутер в программе. Формат секции:

MaskCount, Количество масок( макс. 32 )

название_объекта=ип_роутера:порт_телнет:порт_фтп;

например:

окуловка2=192.168.2.2:23002:21002

порты для телнета и фтп были изменены для работы через роутер, вместо стандартных 23 и 21, описаны порты 23002 и 21002. Новые порты формируются по схеме – 2300_номер_ОКС, 2100_номер_ОКС.

8. Syslog сервер

Syslog сервер позволяет получать данные  по локальной сети от блока ОКС7.

Управление сервером производится из пункта меню Syslog:

-Run               запуск программы сервера

-Close             отключение программы сервера

-Start             включить получение Syslog’a

-Stop              остановить получение Syslog’a

-Filter                     показать диалог фильтрации сообщений сислога( см. рисунок ниже), позволяет получать сообщения только от выбранного источника. Диалог также можно вызвать нажатием клавиши F4.

Диалог фильтрации сообщений сислога.

Конфигурация производится при помощи секции [SYSLOG] файла

settings.ini( см. выше )

9. Описание опций меню

Меню File содержи опцию Close, закрывающую программу.

Работа меню Syslog описана в пункте 8 данной документации.

Меню „Инструменты/Tools”, содержит пункты:

- Telnet, позволяет открыть telnet соединение

- Isup, позволяет открыть программу Isup

- Ftp,  позволяет открыть программу Ftp

- Шрифт / Font, открывает диалог смены шрифта используемого в программе

- Язык / Language, позволяет изменить язык интерфейса ( англ. / рус. )

- Настройки / Settings, на данный момент отключен.

10. Описание работы программы Ftp

Программа позволяет работать с файлами на удалённой станции.

Главное окно программы Ftp ( рис. 5).

Для соединения со станцией необходимо выбрать необходимую станцию и нажать кнопку „Соединится/Connect”. При успешном соединении вы увидите файловую систему станции и вашего компьютера ( рис. 6 ).

рис. 6

Для того чтобы скопировать файл необходимо:

 - выделить его в окне файловой системы

- выбратьво втором окне папку, куда надо скопировать файл

- нажать кнопку >> либо <<, в зависимости от того, куда надо скопировать файл ( рис 7).

Рис. 8.

Для того чтобы начать работу с файлами конфигурации, необходимо их скачать работающей машины ОКС7 либо использовать сохранённые ранее файлы. Для этого используется диалог

„File ® Download”      (см. рис. 9. ).

рис. 9.

В окне слева выбирается станция с которой/на которую буд ут записаны конфиги, в окне справа отображается путь к сохраняемым файлам на жёстком диске. При нажатии на кнопку >> или << файлы будут скопированы в выбранном направлении.

После того как файлы были записаны. Для корректной работы программы со старыми версиями конфигов, в файле ss7.conf необходимо изменить параметр Channels в секции [Dispetcher], чтобы он выглядел как показано ниже:

[Dispetcher] Channels =#{...

Теперь можно их открыть при помощи команы

„File ® Open”, либо нажав кнопку F3.

После этого можно приступать к редактированию. Поля, закрашенные серым цветом, редактированию не подлежат. Для редактирования полей линков, необходимо выбрать линк, который вы желаете редактировать, и изменить желаемые параметры в полях для редактирования, находящихся чуть выше списка линков. Редактирование маршрутов проходит аналогично. При выборе закладки ss7.conf вы можете изменить конфигурацию каналов и ID машины ( „Edit ® Change MachineID” ).

При конфигурации каналов, символ # в начале строки обозначает комментарий.

 После того как редактирование закончено, необходимо полученные файлы сохранить на жестком диске компьютера при помощи команды

„File ® Save "

Оригинальная версия файла при этом будет сохранена с префиксом ~ в директории,

откуда был открыт файл. Новые файлы буду сохранены в тойже директории.

 Далее необходимо перенести файлы в соответствующую рабочую машину ОКС7 при помощи диалога

„File ® Download”.

12. Программа MiniGrep

Программа предназначена для поиска данных в одном или нескольких файлах Sysloog’a, с возможностью сохранения результатов поиска в отдельный файл. Главное окно программы изображено на рисунке 10. Программа запускается из каталога Utils, директории куда был установлен OksManager.

13. Язык интерфейса

Язык интерфейса программы изменяется в меню Язык/Language программы

OKSManager.

Программа KvantLog

предназначена для снятия лог файлов работы ОКС7

СИСТЕМА СИГНАЛИЗАЦИИ ОКС № 7



• ОГЛАВЛЕНИЕ
  • 1.  Введение
  • 2.  Принципы функционирования системы сигнализации №7
  • 2.1 Модель взаимодействия открытых систем
  • 2.2 Архитектура системы сигнализации №7
  • 2.3 Сигнальные единицы
  • 2.4. Элементы сети сигнализации. Режимы функционирования.
  • 2.5Примеры маршрутизации
  • 3.Версии ISUP
  • 4.Подсистема пользователей для сетей подвижной связи
  • 5.Принципы построения сети сигнализации
  • 6.Этапы внедрения сети сигнализации №7
  • 7.Проблемы внедрения и перспективы развития сети сигнализации №7



  1. ВВЕДЕНИЕ

  Появление систем коммутации с программным управлением привело к идее принципиально новой системы сигнализации по общему каналу. В отличие от традиционных систем сигнализации система сигнализации по общему каналу (ОКС) позволяет передавать сигнальную информацию между системами коммутации не для одного конкретного разговорного канала, а для целого пучка объемом до 1000 разговорных каналов по одному общему сигнальному каналу. Использование общего канала сигнализации по сравнению с традиционными системами сигнализации обеспечивает улучшение качества телефонной связи благодаря упрощению линейных комплектов, сокращению времени установления соединения, и открывает возможности организации цифровых сетей с интеграцией обслуживания (ЦСИО - ISDN), сетей подвижной связи и интеллектуальных сетей. Первоначальная версия системы общеканальной сигнализации называлась системой сигнализации №6. Однако эта система сигнализации уже через несколько лет была доработана и названа системой сигнализации №7. К этому времени в некоторых странах система сигнализации №6 была уже внедрена. Преимущества системы сигнализации №7 были настолько очевидны, что с ее появлением внедрение системы сигнализации №6 прекратилось. Система сигнализации №7 оказалась системой, обладающей огромным потенциалом. Она не только позволила обеспечить потребности передачи сигнальной информации для существующего к тому времени уровня развития связи, но и явилась одной из предпосылок появления новых услуг связи. Основополагающим документом, описывающим систему сигнализации №7, являются Рекомендации МККТТ (в настоящее время МСЭ) серии Q.



  2. ПРИНЦИПЫ ФУНКЦИОНИРОВАНИЯ СИСТЕМЫ СИГНАЛИЗАЦИИ №7



  2.1 Модель взаимодействия открытых систем

  Одна из проблем развития связи заключается в обеспечении совместимости средств связи, разрабатываемых разными производителями. Для решения этой проблемы разрабатываются международные рекомендации и стандарты, использующие унифицированный язык и способы описания. Для описания функциональной архитектуры средств связи используется модель взаимодействия открытых систем (ВОС) (рис. 1).

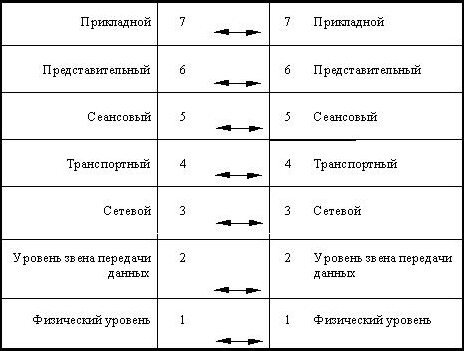

  Рис.1. Уровни модели взаимодействия открытых систем.

  В данной модели более низкий уровень всегда предоставляет услуги более высокому уровню. Взаимодействие между разными уровнями осуществляется в рамках одной системы, а взаимодействие между одинаковыми уровнями означает взаимодействие между системами. Сообщения, используемые для обмена между разными уровнями одной системы называются обычно примитивами.



  2.2 Архитектура системы сигнализации №7

  Система сигнализации № 7 в соответствии с моделью взаимодействия открытых систем представлена следующим образом (рис.2)

  Функции звена данных сигнализации (уровень 1).

  Уровень1 определяет физические, электрические и функциональные характеристики звена данных сигнализации и средства доступа к нему. Элементом уровня 1 является канал связи для звена сигнализации. Детальные требования к звену данных сигнализации приведены в Рекомендации МСЭ Q.702.

  Функции звена сигнализации (уровень 2).

  Уровень 2 определяет функции и процедуры, относящиеся к передаче сигнальных сообщений по отдельному звену данных сигнализации. Функции уровня 2 и функции звена данных сигнализации уровня 1 образуют звено сигнализации, обеспечивающее надёжную передачу сигнальных сообщений между двумя пунктами. Сигнальное сообщение, поступающее от верхних уровней, проходит по звену сигнализации в виде сигнальных единиц переменной длины. Для надежной работы звена сигнализации сигнальная единица включает, помимо информации сигнального сообщения, информацию для управления передачей. Функциями звена сигнализации являются: -деление на сигнальные единицы посредством флагов; -предотвращение имитации флагов с помощью вставки битов; -обнаружение ошибок с помощью проверочных битов, включённых в каждую сигнальную единицу; -исправление ошибок посредством повторной передачи и контроля порядка следования сигнальных единиц с помощью явных порядковых номеров в каждой сигнальной единице и явных непрерывных подтверждений; -обнаружение отказа звена сигнализации посредством контроля интенсивности ошибок в сигнальных единицах и восстановление звена сигнализации с помощью специальных процедур. Подробные спецификации функций звена сигнализации приведены в Рекомендации МСЭ Q.703.

  Функции сети сигнализации (уровень 3).

  В принципе уровень 3 определяет функции и процедуры передачи, общие для различных типов звеньев сигнализации и независимые от работы каждого из них. Эти функции подразделяют на две большие категории: а) функции обработки сигнальных сообщений, которые при правильной передаче сообщения направляют его по звену сигнализации или в соответствующую подсистему пользователя; б) функции управления сетью сигнализации, которые на основе заранее определённых данных и информации о состоянии сети сигнализации управляют маршрутированием сообщений и конфигурацией средств сети сигнализации. В случае изменения состояний они обеспечивают также изменение конфигурации сети и другие меры, необходимые для обеспечения или восстановления нормальной работы сети сигнализации. Различные функции уровня 3 взаимодействуют друг с другом и с функциями других уровней посредством команд и индикаций. Детальные требования к функциям сети сигнализации приведены в Рекомендации МСЭ Q.704.

  Функции подсистемы пользователя (уровень 4).

  Уровень 4 состоит из различных подсистем пользователей, каждая из которых определяет функции и процедуры системы сигнализации, характерные для определённого типа пользователя системы. Набор функций подсистемы пользователя может значительно различаться для разных категорий пользователей системы сигнализации, таких как: - пользователи, для которых большинство функций связи определено в системе сигнализации. Например, функции управления вызовами телефонии или данных с соответствующими им подсистемами пользователей телефонии и данных; - пользователи, для которых большинство функций связи определено вне системы сигнализации. Например, использование системы сигнализации для передачи информации, касающейся управления и техобслуживания. Для таких "внешних пользователей" подсистема пользователя может рассматриваться как интерфейс типа "почтовый ящик" между подсистемой внешнего пользователя и функцией передачи сообщений, в которой, например, передаваемая информация пользователя собирается/разбирается в соответствующие форматы сигнальных сообщений. Основными подсистемами пользователя являются: - подсистема телефонного пользователя (TUP), обеспечивающая функционирование телефонной сети, - подсистема пользователя ISDN (ISUP), обеспечивающая функционирование сети ISDN, - подсистема управления сквозными сигнальными соединениями (SCCP), предоставляющая услуги сети, связанные или не связанные с установлением соединений для передачи сигнальной информации, относящейся или неотносящейся к речевым каналам. Эта подсистема используется, в основном, для сетей подвижной связи и интеллектуальных сетей.



  2.3 Сигнальные единицы

  Информация в системе сигнализации №7 передается с помощью сигнальных единиц (СЕ), формат которых приведен на рис.3. Для каждой подсистемы используются свои уникальные форматы СЕ. Сигнальные единицы бывают трех типов: заполняющие сигнальные единицы, сигнальные единицы состояния звена сигнализации и значащие СЕ. Заполняющие сигнальные единицы не содержат никакой пользовательской информации и служат для контроля работоспособности звена сигнализации. Сигнальные единицы состояния звена также не содержат никакой пользовательской информации и служат для управления работоспособностью сети сигнализации. Значащие СЕ необходимы для осуществления функций сигнализации в сети связи. Обработка значащих сигнальных единиц осуществляется следующим образом. На исходящей стороне информация, формируемая подсистемами пользователей, помещается в поле сигнальной информации (ПСИ) СЕ МТР, на входящей стороне анализируется байт служебной информации поступившей сигнальной единицы, определяется к какой подсистеме пользователя относится данная СЕ и информация ПСИ поступает в соответствующую подсистему пользователя.



  Рис. 3.а Формат сигнальных единиц.

  Флаг

  Сигнальная единица начинается открывающим флагом. Открывающий флаг сигнальной единицы обычно является закрывающим флагом предшествующей сигнальной единицы. В некоторых случаях (например, при перегрузке звена сигнализации) между двумя следующими одна за другой сигнальными единицами может передаваться несколько флагов. Оконечное устройство звена должно всегда иметь возможность принимать последовательность сигнальных единиц, между которыми вставлены один или несколько флагов. Последовательность битов флага следующая: 01111110.

  Проверочные биты

  Каждая сигнальная единица содержит 16 проверочных битов, которые возникают при кодировании СЕ циклическим кодом и предназначены для обнаружения ошибок при передаче.

  Поле сигнальной информации

  Поле сигнальной информации состоит из целого числа байтов, большего или равного 2 и меньшего или равного 272. В соответствии с Рекомендациями МККТТ Красной книги максимальное число байтов составляет 62. Величина 272, рекомендованная Синей книгой Рекомендаций МККТТ позволяет организовывать передачу одиночного сообщения в виде блока длиной 256 байтов, сопровождаемого этикеткой и возможной дополнительной информацией местного значения, которая может, например, использоваться уровнем 4 для составления информационных блоков. Форматы и коды поля сигнальной информации определяются в каждой подсистеме пользователя.

  Байт служебной информации

  Байт служебной информации делится на индикатор службы и поле подвида службы. Индикатор службы служит для установления соответствия сигнальной информации конкретной подсистеме пользователя и содержится только в значащих сигнальных единицах. Поле подвида службы содержит индикатор сети (биты C и D) и два резервных бита (биты A и B). Индикатор сети используется функцией обработки сигнальных сообщений (например, для определения применяемой системы нумерации пунктов сигнализации). Индикатор сети позволяет отличить международные сообщения от национальных. Он может быть использован, например, для различения двух национальных сетей сигнализации, имеющих различные структуры этикетки маршрутирования и содержащих до 16 подсистем пользователей. Коды индикатора сети присваиваются следующим образом:



  Индикатор длины

  Индикатор длины служит для указания количества байтов, следующих за байтом индикатора длины и предшествующих проверочным битам, и является одним из двоичных чисел в интервале от 0 до 63. Индикатор длины различает три типа сигнальных единиц следующим образом:



  Порядковая нумерация

  Прямой порядковый номер - это порядковый номер сигнальной единицы, в составе которой он передаётся. Обратный порядковый номер - это порядковый номер подтверждаемой сигнальной единицы.

  Биты - индикаторы

  Прямой бит-индикатор и обратный бит-индикатор совместно с прямым и обратным порядковыми номерами используются при основном методе защиты от ошибок для обеспечения правильной последовательности сигнальных единиц и для осуществления функций подтверждения.



  2.4. Элементы сети сигнализации. Режимы функционирования.

  Элементами сети сигнализации являются звенья сигнализации и пункты сигнализации. Пункты сигнализации делятся на: оконечные пункты сигнализации (ПС); транзитные пункты сигнализации (ТПС); интегральные пункты сигнализации (ПС/ТПС); пункты обработки сообщений SCCP (SPR). Последовательность звеньев сигнализации между двумя оконечными пунктами сигнализации называется маршрутом сигнализации. Для обеспечения надежной передачи сигнальных сообщений между двумя пунктами сигнализации используется, как правило, два маршрута сигнализации (основной и резервный). Функционирование сети сигнализации может осуществляться в связанном и квазисвязанном режимах. В связанном режиме маршрут речевых каналов совпадает с маршрутом сигнализации, а в квазисвязанном режиме эти маршруты могут не совпадать (рис.4).



  Рис.4. Примеры режимов сигнализации

  Оба режима сигнализации обладают своими достоинствами и недостатками. При связанном режиме сигнализации нет необходимости в использовании транзитных пунктов сигнализации, а отказ сигнального канала в большинстве случаев происходит одновременно с отказом группы речевых каналов. Однако, при связанном режиме все направления связи должны иметь прямые разговорные каналы, загрузка которых будет очень небольшой. Использование связанного режима обычно экономически не выгодно, особенно, для крупных сетей связи. Квазисвязанный режим позволяет организовать сеть сигнализации более рационально, но при этом необходимо наличие функций транзитного пункта сигнализации на сети и возможны ситуации работоспособности пучка речевых каналов и невозможности их использования из-за отказа сигнального канала. Выбор режима сигнализации должен осуществляться в соответствии с конкретными особенностями сети связи.



  2.5 Примеры маршрутизации

  Выбор маршрутов сигнализации в сети сигнализации №7 осуществляется в соответствии с таблицами маршрутизации, являющимися полупостоянными данными каждого пункта сигнализации. В таблицах маршрутизации указывается обычно два маршрута, один из которых, как правило используется при нормальных условиях, а второй - при отказе первого. Однако возможно использование обоих маршрутов в режиме разделения нагрузки, при этом может быть достигнуто более равномерное распределение сигнальной нагрузки по сети сигнализации. Необходимость и возможность использования режима работы с разделением нагрузки должна быть рассмотрена на этапе начального проектирования сети сигнализации. На рисунках 5 - 7 показаны примеры маршрутизации сигнальных сообщений в случае отказов звеньев сигнализации. Как показано на рис. 5, отказ звена АВ приводит к тому, что А переводит трафик, передаваемый звеном АВ на звено АС. Таким же образом В направляет трафик, передаваемый звеном ВА, на звено ВС. Варианты маршрутов представлены в таблице 1.



  Таблица 1.



  Рис. 5. Отказ звена между пунктами сигнализации и транзитными пунктами сигнализации.

  Как показано на рис. 6, отказ звена ВD приводит к тому, что B переводит трафик, передаваемый звеном ВD, на звено BE. Таким же образом D направляет трафик, передаваемый звеном DB, на звено DС. Варианты маршрутов представлены в таблице 2.



  Таблица 2.



  Рис. 6. Отказ звена между транзитными пунктами сигнализации.

  Тип отказа, представленный на рис. 7, не требует никакого изменения направления трафика. Пункты В и С только отмечают, что звено ВС больше не является доступным.



  Рис. 7 Отказ звена между транзитными пунктами сигнализации одной и той же пары.



  3. ВЕРСИИ ISUP

  Подсистема пользователя ISDN (ISUP) предназначена для управления соединениями пользователей на межстанционном участке. Данная подсистема включает в себя алгоритмы обработки сообщений, связанных с установлением соединений и разъединением. В состав этих сообщений входит множество индикаторов, позволяющих обеспечить все услуги, предоставляемые сетью ISDN. В таблице 3 приведен перечень сообщений ISDN. В настоящее время существует две основные версии ISUP: Q. 767 и ISUP'92. Наличие этих двух версий определяется тем, что внедрение ISDN проходило параллельно в нескольких странах, причем к моменту начала внедрения рекомендации МККТТ на данную подсистему не были достаточно проработаны, что привело к невозможности их стыковки. В результате были отобраны те функции, которые оказались совместимыми в различных реализациях и соответствующие стандартам ETSI, и была сформирована рекомендация Q.767, а расширенная версия с более подробными спецификациями была названа ISUP'92. В большинстве развитых стран версия Q.767 уже внедрена и ведутся работы по переходу на версию ISUP'92, которая, однако, еще недостаточно апробирована в части стыковки разных реализаций. На рынке связи представлены, в основном, версии программного обеспечения станций в соответствии с версией Q.767. В настоящее время в соответствии с ограничительным перечнем на системы сигнализации, утвержденным МС РФ на территории России, принята система сигнализации по ISUP-R. По данной версии разработаны спецификации, указывающие на отличия от версии Q.767. Разработка такой спецификации была вызвана необходимостью стыковки с традиционными системами сигнализации, используемыми на сети России.



  Таблица 3.

  4. ПОДСИСТЕМА ПОЛЬЗОВАТЕЛЕЙ ДЛЯ СЕТЕЙ ПОДВИЖНОЙ СВЯЗИ

  С точки зрения системы сигнализации №7 сеть подвижной связи отличается тем, что кроме обычного установления соединения она обеспечивает обмен информацией, не привязанной к какому либо разговорному каналу. Это необходимо для обмена информацией о местонахождении пользователя. Процесс обмена информацией, относящейся к местонахождению абонента, называется роумингом. Для обеспечения роуминга используются следующие подсистемы: для стандарта GSM - подсистема пользователя подвижной связи MAP, для стандарта NMT - подсистемы пользователя подвижной связи MUP и HUP. Подсистемы пользователей подвижной связи обеспечивают запрос информации о местонахождении абонента, передачу соответствующей информации и удержание соединения при изменении местоположения абонента в процессе разговора. Специфика нагрузки от сети подвижной связи заключается в том, что информация о местонахождении абонентов передается в сигнальных единицах, длина которых может превышать длину сигнальных единиц ISDN. Кроме того, количество сигнальных единиц, приходящихся на одно соединение для сети подвижной связи значительно превышает количество сигнальных единиц, приходящихся на одно соединение ISDN. Эти две особенности определяют необходимость тщательного анализа возможности использования одной системы коммутации для пропуска нагрузки ISDN и сети подвижной связи. Для каждого конкретного случая необходимо принимать отдельные решения.



  5. ПРИНЦИПЫ ПОСТРОЕНИЯ СЕТИ СИГНАЛИЗАЦИИ

  Принципы построения сети сигнализации определяются в первую очередь структурой существующей сети связи, характером и объемом нагрузки и принципом взаимодействия с другими сетями. Сеть сигнализации обладает своей собственной маршрутизацией и развивается по своим специфическим законам. Планирование и проектирование сети сигнализации составляет отдельную, самостоятельную задачу, основными целями которой являются: определение структуры сети сигнализации определение количества звеньев сигнализации определение объема оборудования для каждого пункта сигнализации определение маршрутов для каждого пункта сигнализации. Сеть сигнализации не должна допускать перегрузок звеньев сигнализации и пунктов сигнализации, а также образования петель, должна обеспечивать соответствующую надежность сети и построение ее с минимальными затратами. Еще одной задачей планирования сети сигнализации является организация корректного взаимодействия с сетями других Операторов. Это связано с тем, что существующие в настоящее время реализации системы сигнализации №7 позволяют использовать транзитные пункты сети сигнализации другого Оператора без его уведомления либо в результате ошибочного функционирования, либо в результате некорректного проектирования маршрутов сигнализации. Это может привести к нарушению работы сети сигнализации этого Оператора. На рис.8 приведен пример наиболее общей структуры сети сигнализации. В данном случае от каждого оконечного пункта сигнализации имеется два сигнальных канала к транзитным пунктам сигнализации, что обеспечивает наличие двух сигнальных маршрутов в каждом направлении. Все транзитные пункты сигнализации связаны между собой по принципу "каждый с каждым" для того, чтобы обеспечить максимальную надежность связи между пунктами концентрации сигнальной нагрузки. Взаимодействие между оконечными пунктами сигнализации в данном случае осуществляется только через транзитные пункты сигнализации, однако, для каждой конкретной сети могут быть приняты свои решения, допускающие, например, использование прямых сигнальных каналов между оконечными пунктами сигнализации или наличие более двух сигнальных каналов в направлении транзитных пунктов сигнализации Планирование и проектирование развитых сетей сигнализации в настоящее время невозможно без использования специализированных программных средств. Следует отметить, что такие средства обычно разрабатываются с учетом требований каждого конкретного Оператора. Это связано со спецификой его сети и структурой цен на предоставляемые им услуги. Существующие средства проектирования, разработанные фирмами, позволяют, в основном, оценить экономическую эффективность этих сетей в соответствии со структурой цен на соответствующих сетях. Эти средства разработаны производителями оборудования, а не Операторами. Средства, разработанные Операторами не продаются.



  Рис. 8. Пример структуры сети ОКС.



  6. ЭТАПЫ ВНЕДРЕНИЯ СЕТИ СИГНАЛИЗАЦИИ №7

  Внедрению системы сигнализации №7 должно предшествовать составление плана и проекта сети сигнализации №7. Это необходимо для определения объема закупаемого оборудования, для определения полупостоянных данных для каждой коммутационной системы и для определения способов взаимодействия с другими Операторами. Для успешного внедрения и эксплуатации системы сигнализации №7 необходимо разработать принципы ее техобслуживания и эксплуатации. В соответствии с выбранным способом обслуживания системы сигнализации №7 оценивается количество, тип и комплектация тестового оборудования - анализаторов протоколов системы сигнализации №7. После закупки и при необходимости сертификации соответствующих средств системы сигнализации осуществляется тестирование и последовательное подключение направлений по системе сигнализации №7. В настоящее время МСЭ разработаны рекомендации по тестированию системы сигнализации №7 - это рекомендации серии Q.780- Q.788. После внедрения системы сигнализации №7 необходимо провести анализ функционирования и определить перспективы развития сети сигнализации.



  7. ПРОБЛЕМЫ ВНЕДРЕНИЯ И ПЕРСПЕКТИВЫ РАЗВИТИЯ СЕТИ СИГНАЛИЗАЦИИ №7

  В России впервые система сигнализации №7 была внедрена на квазиэлектронных междугородных станциях и узлах автоматической коммутации типа Метаконта-10С. Предварительно была спроектирована сеть сигнализации, охватывающая эти станции. Для каждой станции были составлены полупостоянные данные обеспечивающие маршрутизацию в соответствии с проектом сети сигнализации. Затем на протяжении 1/2 года собирались данные о функционировании данной сети. Следует сказать о результатах опытной эксплуатации: 1. Система сигнализации №7 обеспечила увеличение трафика и показала свою надежность, что привело к увеличению доходов каждого пункта сигнализации. 2. Сократились затраты времени и средств на техобслуживание, благодаря структуре аппаратного обеспечения системы сигнализации №7. 3. Причиной большинства нарушений в работе сети сигнализации являлись нарушения в полупостоянных данных маршрутизации по сети сигнализации из-за несогласованных действий на отдельных станциях. Почти сразу после внедрения системы сигнализации №7 на станциях типа Метаконта-10С на междугородной сети связи в России стали внедряться станции типа АХЕ-10 с системой сигнализации №7. Опыт внедрения двух разных реализаций системы сигнализации №7 оказался отрицательным. Однако, он показал одну из важных проблем, а именно проблему взаимодействия систем разных производителей. С такими проблемами столкнулись не только в России, но и во многих других странах. Результатом стали более совершенные Рекомендации МККТТ, содержащие разделы, посвященные взаимодействию разных реализаций. Опыт функционирования международных центров коммутации России в рамках международной сети сигнализации показал, что в мировой практике в настоящее время принято, что Операторы, владеющие разными реализациями системы сигнализации №7, обмениваются подробными описаниями их реализаций с целью анализа возможностей их взаимодействия. Одним из важнейших условий успешного функционирования сети сигнализации являются эффективные взаимоотношения между эксплуатационным персоналом станций и централизованный контроль за выполнением проекта сети сигнализации. Изменение данных маршрутизации на одном из пунктов сигнализации может стать причиной остановки всей сети сигнализации, а следовательно и всей сети связи. Необходим регулярный периодический контроль на соответствие проекту сети сигнализации. Внедрение системы сигнализации №7 обычно начинается на небольшом количестве пунктов сигнализации.

  Однако, рост количества систем коммутации с системой сигнализации №7 происходит очень быстро, так например, в Испании на национальной сети в 1989г. было около 5% станций с системой №7, в 1990г. - 25%,а в 1991 - 100%. В Канаде количество сигнальных пунктов к 2000г. от 25 до 550 для разных операторов местных сетей Расширение сети сигнализации №7 очень часто ведет к необходимости пересмотра ее структуры. В некоторых случаях внедрение сети сигнализации №7 начинается с использования связанного режима сигнализации, который затем в большинстве случаев заменяется на квазисвязанный. В настоящее время в результате анализа качества функционирования сети сигнализации, в результате полного задействования емкости систем коммутации и отсутствия запаса по производительности систем управления во многих странах приходят к выводу о необходимости изменения существующей сети сигнализации. Развитие местной сети сигнализации Нидерландов привело к необходимости организации выделенных транзитных пунктов сигнализации, осуществляющих транзит и концентрацию сигнальной нагрузки. Такое же решение принято международными Операторами Франции и Канады, завершившими в этом году внедрение выделенных транзитных пунктов на международной сети сигнализации. Следует отметить, что пути и способы развития сети сигнализации могут сильно отличаться, и решение принимается каждым Оператором в соответствии с конкретными потребностями и возможностями.
