Стенд проверки оборудования и программного обеспечения СОРМ



(Здесь рассматоривается Модемный вариант образца 1998 года)



СОДЕРЖАНИЕ





Обозначение





Hаименование



Лист



Стенд1 СОРМ

ПЗ



Пояснительная записка





3



Стенд1 СОРМ

Э1



схема электрическая структурная





4



Стенд1 СОРМ

Д



перечень оборудования





6



Стенд1 СОРМ

Э7



схемы расположений





8



Стенд1 СОРМ

Т2



Таблица кабельных соединений



11



Стенд1 СОРМ

Э4-1



Схемы электропитания





13



Стенд1 СОРМ

CХ



Схемы кабелей и колодок



16



Настоящий технический проект коммутационного оборудования цифровой ЭАТС "Квант" выполнен  как стенд для комплексной проверки оборудования и програмного обеспечения СОРМ.



ОСНОВНЫЕ ПАРАМЕТРЫ СТЕНДА



Основная стендовая АТС :

Количество абонентских линий, NN                                                        8

Количество групповых трактов ИКМ-30                                                 1

Автономная ЭАТС "Квант Е 100":

Количество абонентских линий, NN                                                        8

Количество групповых трактов ИКМ-30                                                 1

Удельная нагрузка на абонентскую линию, Эрл                                     0,2

Удельная нагрузка на соединительную линию, Эрл                               0,8



ТЭЗ ПК1 укомплектован платой DSYP.

Синхронизация оборудования осуществляется из потока Е1

Предусмотрены два варианта схем питания стенда :

     при наличии 60В в помещении для установки стенда,  ипользуется

вариант  схемы с блоком МРП.

     при наличии 220В в помещении для установки стенда,  ипользуется

вариант  схемы с блоком УРЭ (конвертор 220/60)



ТРЕБОВАНИЯ К ЭПУ



Напряжение постоянного тока, В                                                           60 (+ 12, - 6)

Напряжение пульсации, мВ псоф                                                             5

Потребляемый ток в ЧНН, А, не более                                                    4

Сопротивление защитного заземления, Ом, не более       2,5



СХЕМА ВКЛЮЧЕНИЙ ЦИФРОВЫХ ТРАКТОВ





СТЕНД  СОРМ





Наименование





Обозначение



Кол-во



Примечания

Блоки:

Блок МРП

(или блок УРЭ

60/150-3)



1











Блок УКС32

КТ2.390.022

1



В составе:

Кассета УКС32

КТ4.212.036

1



ТЭЗ ПНМ

СК2.114.103

2



ТЭЗ ГВВ

СК3.099.014

2



ТЭЗ РАУ

СК3.069.009

2



ТЭЗ ТП

СК3.069.004

4



ТЭЗ УУС2

СК3.099.022-03

2











Блок БАЛД1

КТ2.390.027-01

3



Состав одного блока:

Кассета БАЛД1

КТ4.212.038

1



ТЭЗ ПНМ

СК2.114.103

2



ТЭЗ КС8А

СК3.069.007

2



ТЭЗ ДГН5

СК3.036.000

1



ТЭЗ АК5Т

СК2.114.113

2



ТЭЗ ЦСЛМ

СК3.055.038-011

1



ТЭЗ ПК1

СК5.229.045-04

2



ТЭЗ М2

СК3.099.064-01

1











Кассета СКСЦ

СК4.212.044

1



В составе:







ТЭЗ ПН3

СК3.099.062

2



ТЭЗ ПКСЕ

СК3.055.006

2



ТЭЗ УМСЦ

СК2.114.044

2



ТЭЗ ГСС1

СК2.114.114

2



ТЭЗ СОРМ

СК3.059.015

1



ТЭЗ ЦСЛЕ

СК3.055.037

1

сигналлизация  2ВСК

Прочее оборудование:



Шкаф  в сборе



1

односекционный

Удлинитель 3U

КТ2.752.003

1



Удлинитель 6U

КТ2.752.000

1





Комплект кабелей  и  колодок:

Кабель

КТ4.854.053

2



Кабель

КТ4.854.053-01

1



Кабель

КТ4.854.058-01

1



Кабель

КТ4.854.050-05

1



Кабель

КТ4.854.050-17

2



Кабель

КТ4.854.054-01

1



Кабель

КТ4.854.056-01

4



Кабель

КТ4.854.061

1



Кабель

КТ4.854.111

2



Кабель

КТ4.854.112

1



Кабель

КТ4.854.100

1



Кабель

КТ4.854.114

1



Кабель

КТ4.854.113

2



Кабель

КТ4.854.068

1



Соединительные колодки

КТ5.282.052

3



Кроссировочная колодка

СК5.282.048

1



Сервер (ЛЦТО):                    1

Сервер (Имитатор ПУ) :      1

К-т документации



1



Перечень  программ  РВПО  С.К. 01055 - 01

Документация

Руководство  системного прогр.

С.К.00040-07 32 01

1



Руководство   программиста  ч.1

С.К.00040-08 33 01-01

1



Руководство   программиста  ч.2

С.К.00040-08 33 01-02

1



Формуляр

СК0.122.000 ФО

1



ПО стенда

ПО ЭВМ ТЭ

С.К.03884-01

1

Носитель - НЖМД  ЭВМ  ТЭ

ПО  КМ

ПО  УУ  КМ

С.К.04283-01

2

Носитель – дискета в

УУC2  КМ

Процессор  КС8А

АК(ДК)

С.К.11069-01

3

Носитель – ДД18 в ТЭЗ  КС8А

место 04/10

Процессор  КС8А

КС8 – loop.bin

С.К.11079-01



3

Носитель – ДД18 в ТЭЗ  КС8А

место 04/11









УУС2 PIC

С.К.50449-04

2

Носитель – ДД20

блок 03 ТЭЗ 07,08

ЦСЛЕ,

контроллер

2ВСК

С.К.00109-01

3

Носитель – ДД22

блок 02 ТЭЗ 15.



ЦСЛМ,

контроллер

2ВСК.

С.К.00419-01

3

Носитель – ДД26

блок 04 ТЭЗ 13.



ПК1

PCA- 6753 (6740F)

С.К.40010-01



Носитель – U14

блок 04,12 ТЭЗ 03.













Стенд проверки оборудования и программного обеспечения СОРМ



00







МРП





(УРЭ)



01

















02







СКСЦ

1 СОРМ





1 ЦСЛЕ

03













УКС32





















04













БАЛД1



2 АК5

Оборудование  СОРМ

ЭАТС "Квант Е 100"

05

















06

















07





























08



































Состав блоков





мммзззззз

Цепь





Кабель, разъём



Соединение



Рис.



Примечание





Обьединение стволов



1

КТ4.854.053

03/1Х11 – 03/1Х33

3

0 ств. - 1 ств.

ст. тракты

2

КТ4.854.053

03/1Х15 – 03/1Х37

3

0 ств. - 1 ств.

мл. тракты



Синхронизация



3

KT4.854.053-01

02/1X07 - 03/1X27

4

СКСЦ - УКС 32









8 МГц, 500 Гц

4

КТ4.854.058-01

02/5Х2 - 03/02/Х2

6

СКСЦ - УКС 32









16 МГц, 500 Гц

5

КТ4.854.058-01

02/6Х2 – 03/13/Х2

6

СКСЦ - УКС 32



УКС32 – БАЛД1



6

КТ4.854.054-01

03/2Х07 – 04/2Х2

5

4 ГТ   АК5 (БАЛД1)











УКС32 – СОРМ



7

КТ4.854.056-01

03/2Х21 – 02/2Х26

7

12 ГТ СОРМ (СКСЦ)

8

КТ4.854.056-01

03/2Х22 – 02/2Х29

7

13 ГТ СОРМ (СКСЦ)











СОРМ –ЦСЛЕ



9

КТ4.854.068

02/Х22 – 02/Х27

8















ЭАТС"Квант Е" УКС32 – ЭАТС"Квант Е 100"



10

КТ4.854.056-01

04/Х13 – 02/Х22

7а

ЦСЛМ - ЦСЛЕ



ПК1 (СОРМ) канал А – М2



11

СК4.854.111

04/03/D-SUB37(канал А) –

04/04/D-SUB25



15

Соединение:

ПК1(СОРМ) канал В –

ПК1 (ПУ) канал В осуществляется

посредством  кабеля

Null - modem Рис 11

ПК1(ПУ) канал А – М2



12

СК4.854.111

04/12/D-SUB37(канал А) –

04/04/D-SUB25



15





М2 – СОРМ Квант Е 100

13

КТ4.854.113

04/04/RJ45(канал А) –

02/16 RJ45(канал А)

14



14

КТ4.854.113

04/04/RJ45(канал В) –

02/16 RJ45(канал В)

14



ПК1 - УУС2 (УКС32)



15

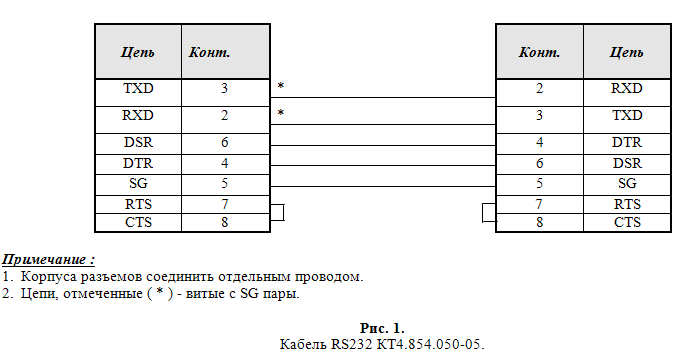

КТ4.854.050-05

04/ПК1 /СОМ1 – 03/07/СОМ2

11







Сервер - УУС2 (УКС32)







16

КТ4.854.050-17

Сервер /МП/1 – 03/07/СОМ1

2

Сервер - УУС2 - основной





17

КТ4.854.050-17

Сервер /МП/3 – 03/08/СОМ1

2

Сервер - УУС2 – резервный





АК5 – ТА







18

КТ5.282.052

04/3Х02                       ТА

9

АК5Т - ТА





19

КТ5.282.052

04/3Х12                       ТА

9

АК5Т - ТА



















SORMTERM – ПК1(СОРМ)





20

СК4.854.102

SORMTERM /Ethernet cort –

04/03 Ethernet

17







Кабель кольцевой





21

СК4.854.114

04/04канал А - 04/04канал В

16























Коррекции кассеты БАЛД1, необходимые для работы стенда













1. Синхронизация из потока Е1:





ЦСЛМ  Х2/С18 --- КС8  Х2/А18  4 Мгц





2. Витая пара:





ЦСЛМ  Х2/А1 --- КС8  Х1/А6





 Х2/С2 --- КС8  Х1/С5





3. Витая пара:





ЦСЛМ  Х2/А19 --- КС8  Х1/А8





 Х2/С20 ---          Х1/С7





4. Отрезать ЦСЛМ Х2/А19 от "Общего" (со стороны ТЭЗа – изнутри)





5. Если в правой части кассеты БАЛД (с лицевой сороны) отсудствует  "–12 В"  на месте ТЭЗ-а  ПНГФ

необходимо сделать следующие перемычки:





Х2/А2 – Х2/А4





Х2/С2 – Х2/С4





6.Перемычка (джампер) ХР1 на ТЭЗ-е  КС8А(КвантЕ – 100) – снята.









Рис. 6.

Кабель ГВВ - УМСЦ (синхронизация) КТ4.854.058

3,4;  5,6 - витые пары.



Рис 7

Кабель УКС32 – ЦСЛЕ (тракт) КТ4.854.056

3,4; 5,6; 1,2  -  витые пары.



Рис. 10.

Кросс-колодка УКС32  СК5.282.048.



Рисунок 14.Кабель М2 – СОРМ СК4 854.113 7,8; 5,6  -  витые пары.



Рисунок 15.

Кабель ПК1(DSYP)-М2  CК4.854.111.

Примечание:

1.    Корпуса разъемов соединить отдельно;

2.     Цепи, отмеченные ( * ) - витые с SGND пары.



Рисунок 16 Кабель КТ4.854.114 М2  кольцевой

канал А – канал В
