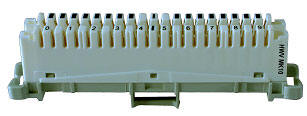

Плинт HWV MK 10 с размыкаемыми контактами 2/10 для крепления на монтажную рамку, маркировка 0…9 / 1…9

Плинт HWV MK10S с размыкаемыми контактами 2/10 универсальный для крепления на монтажную штангу или на монтажную рамку маркировка 0…9 / 1…9

Назначение
Десятипарные плинты с размыкаемыми контактами обеспечивают врезное (беспаечное) присоединение 20-ти пар жил и предназначен для включения и коммутации абонентских и соединительных линий, а также обеспечения возможности проведения электрических испытаний и установки электрической защиты станционного оборудования.
Плинты соответствуют общим техническим требованиям отраслевого стандарта ОСТ 45.169 и обеспечивают возможность:
ввода в станцию линейных кабелей и их крепления,
включения станционных кабелей от оборудования АТС,
соединения цепей линейных и станционных кабелей посредством кроссировочных проводов,
переключения линий посредством шнуров кроссировочных,
подключения к линиям для проведения проверок и измерений посредством шнуров контрольных,
индивидуального отключения линии от станции при проведении служебных работ.
Плинты используются на телефонных линиях связи в составе кроссового оборудования и устанавливаются на монтажные скобы или штанги, которые крепятся к настенным или напольным кронштейнам.
Основные параметры
Плинты обеспечивают включение не менее двух жил кабелей ТСВ, ТПВ или кроссировочных проводов ПКСВ, ТРП, а также кабелей и проводов другого типа с диаметром жил 0,32…0,65мм, диаметром изоляции - 0,7…1,6 мм беспаечным способом (метод шлицевого врезания без предварительного снятия изоляции жилы).
Прочность крепления кабелей и проводов в контактах не менее 20Н.
Количество подключений жил проводов к беспаечным контактам плинта не менее 200.
Количество установок и изъятий модулей защиты, размыкателей и измерительных шнуров не менее 2000.
Сопротивление изоляции между любыми гальванически не связанными токоведущими частями при нормальных климатических условиях (по ГОСТ 15150) не менее 50000МОм.
Переходное затухание (по напряжению) между любыми четырёхполюсниками плинта при подключении симметричных неэкранированных пар не менее:
100дБн в диапазоне частот от 0,3 до 3,4кГц,
80дБн в диапазоне частот от3,4 до 192кГц,
70дБн в диапазоне частот от192 до 1024кГц.
Рабочее затухание (по напряжению) любого четырёхполюсника плинта не более 0,1дБн в диапазоне частот от0,3 до 3,4кГц.
Электрическая изоляция токоведущих цепей при нормальных климатических условиях выдерживает без пробоя и поверхностного перекрытия в течение 1 минуты напряжение переменного тока частотой 50Гц не менее 1500Вэфф (контакт - контакт и контакт-корпус).
Сопротивление постоянному току между гальваническими связанными контактами плинта при нормальных климатических условиях (по ГОСТ 15150) не более 30мОм.
Плинт сохраняет работоспособность после воздействия следующих опасных напряжений:
импульсное напряжение амплитудой 4кВ при форме импульса 10/700мкс,
переменное напряжение 242Вэфф с частотой 50Гц в течение 15мин,
переменное напряжение 600Вэфф с частотой 50Гц в течение 1с.
Средний срок службы плинтов не менее 25лет.
Требования безопасности.
Плинты являются пожаробезопасными по ГОСТ 12.1.004 при соблюдении условий эксплуатации. Материал плинтов не поддерживает горение.
составе плинтов не применяются материалы, содержащие радиоактивные вещества.

наверх...

Панель маркировочная на 10 пар серая для крепления на монтажную рамку (вместо плинта) и нанесения надписей.

Откидная маркировочная панель на 10 пар прозрачная для крепления на плинт, крышка откидывается. На крышку наносятся надписи.

Размыкающий штекер на 10 пар.

Тестовый шнур 4-ех жильный (2-ух жильный) для тестирования линейного и/или станционного оборудования.

Монтажный инструмент для заделки и обрезки проводов сенсорный - имеет 2 положения рабочего состояния (заделка и обрезка проводов или заделка проводов без обрезки). Используется практически для всех работ, связанных с монтажом и демонтажом кроссового оборудования. Обеспечивает газонепpоницаемое подключение жилы и обpезание излишка ее длины. Снятие изоляции и выполнение винтового подключения не тpебуются. Достаточного пpостого нажатия на инстpумент. Пpавильность контактного соединения индициpуется хаpактеpным щелчком.

вернуться к началу

MRE распределительные рамы (малый размер).

Дополнительно поставляются принадлежности:

-защитные крышки
-направляющие кольца

Распределительные рамы применяются при монтаже частных телефонных и компьютерных сетей.Комплектуются Европрофилями (8 или 10 пар база)
Совместимы с большой группой соединительных модулей (STG, STGT, RGT, RCP и RCPT).
Подходят принадлежности для Еврогруппы 3М.
Применяются различные методы разводки, а именно сзади/спереди в боковые каналы и смешанный.

ИСПОЛЬЗОВАНИЕ:
Распределительные рамы для монтажа частных телефонных и компьютерных сетей ёмкостью порядка 1000 линий.

Обычная прокладка кроссировочных проводов.
Предполагается использование соединительных плинтов группы 3М.
Используются внутри строений.
Могут использоваться принадлежности 3М Европейской группы.
Другие принадлежности, такие как горизонтальные направляющие кольца и накладные провода могут быть поставлены вместе с рамами.

CIPE распределительные рамы могут использоваться для “МЕТОДА РАЗВОДКИ КАБЕЛЯ СЗАДИ” (кроссировочные провода выходят позади рамы). Для “МЕТОДА ПЛОСКОЙ КАБЕЛЬНОЙ РАЗВОДКИ” должны использоваться горизонтальные направляющие кольца из семейства продукции MRE.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
6 размеров от 30 см до 2 м от 2х18 плинтов до 2х124 плинтов.
При использовании RCP, RGT, STG и BCS2 плинтов применяются профили с 8-ми парной базой.
При использовании STG и STGТ плинтов применяются профили с 10-ти парной базой.
На 2 настенных омегообразных кронштейнах смонтированы два Европрофиля на расстоянии 250 мм.
Алюминиевые рамы в форме канала, 55 мм глубина, плинты крепятся с шагом 16 мм.
Клемма заземления.
Поставляется набор винтов для сборки и крепления на стену, и открытые кольца для протяжки кроссировок.

наверх...

Группа специально разработана для компьютерных кабельных систем:
Все рамы оборудуются известными Европрофилями с базой 8 пар, которые служат для организации кабельной подводки спереди/сзади, боковой подводки кабеля или смешанной. Для плоской и симметричной кабельной разводки возможна прокладка кабелей и кроссировочных проводов по горизонтальным разделяющим кольцам и вертикальным направляющим кольцам. Возможность установки большого количества соединительных плинтов. Подходят принадлежности для Еврогруппы 3М. Гибкость позволяет применять различные методы разводки в разных странах Европы, а именно спереди/сзади в боковые каналы и смешанный. Все рамы оборудованы комбинированным каналом PVC для удержания и прокладки кабелей.
Использование:
Распределительные рамы для монтажа компьютерных сетей и кабельных систем используются как соединительные рамы для монтажа малой ёмкости до 70 точек доступа. RIBE распределительные рамы рекомендованы для SCP (Универсальная система для разводки кабеля фирмы 3М). Смешанная установка кроссировок для телефонных линий и проводов для компьютерных и видео сетей. Большие размеры горизонтальных разделительных колец позволяют разделять кроссировки между вертикалями. Возможно присоединение к соединительным плинтам распределительных сетей и соединяющих кабелей. Другие принадлежности, такие как дополнительные горизонтальные или вертикальные направляющие кольца, могут поставляться с рамами.


Технические характеристики:
4 размера от 46 см до 2 м, от 2х28 до 2х124 плинтов с шагом 16 мм.
Для RCP, RCPT, RGT, STG и STGT.
На 2 настенных железных кронштейнах смонтированы два Европрофиля база 8 пар на расстоянии 250 мм.
Алюминиевые рамы в форме канала, 55 мм глубина, плинты крепятся с шагом 16 мм.
2 комбинированных канала PVC 100х100 мм.
Алюминиевый канал 150х200 мм, только для RIBE 124.
Поставляется набор винтов для сборки и крепления на стену, и открытые кольца для протяжки кроссировок и кабелей.
Защитные крышки поставляются как опция.
Клемма заземления

наверх...

Семейство МS рам и принадлежностей может быть использовано для построения распределительных рам любого размера.
Широкий выбор рам:
Полные или упрощённые
Одно или двусторонние
Сформированные или не сформированные
Стандартные или специальные версии
Широкий выбор принадлежностей:
Монтажные профили для всех типов плинтов и кабельных блоков
Расширитель кросса включает 19-ти дюймовую версию
Опора (нога) для рамы
Кабельросты
Направляющие кольца
Специальный крепёж и фиксаторыМS рамы обладают высокой прочностью и могут расширяться, а также дополнять старые конструкции, дополняя существующие структуры.


Размеры МS рам:
Высота – 2280 мм
Глубина – 380 мм односторонняя, 595 мм двухсторонняя
Шаг установки определяется расширителями – обычно 250 ммИспользование:
Конструкции МS распределительных рам отличаются:
1. Моделью рам: полная, упрощённая, с подводкой сзади, сконфигурированная (с каналом и монтажным профилем).
2. Типом: одно или двусторонние.
3. Количеством рам в помещении.
4. Монтажные профили для кабельных блоков.
5. Монтажные профили для соединительных плинтов.
6. Крепёжные принадлежности.

наверх...

Горизонтальная сторона (на станцию); рекомендуется устанавливать станционные оконечные блоки: STR, BSTG.
Пластмассовые каналы для кроссировочных проводов способствуют укладке и изоляции кроссировочных проводов от контакта с землёй.
Пластмассовый направляющий туннель для внутренней проводки к горизонтальным оконечным блокам.
ТМ рамы
Стойка изготовлена из вертикалей, собранных с помощью двух верхних кронштейнов и горизонталей для монтажа 12 оконечных блоков.
GB рамы
База, вертикали и кронштейны изготовлены из окрашенной стали.Кольца и кабельные направляющие сделаны из алюминиевого сплава, покрытого эпоксидной смолой.Рамы поставляются собранными, могут использоваться для монтажа терминальных блоков, и соединяются между наверху собой угловыми кронштейнами.Крепление к полу болтами и крепление к потолку.

Каналы для прокладки кроссировок.

Вращающиеся лестницы.

Лестница с вращающейся дорожкой.

Фальш-потолок.

Фальш-пол.

Использование:
Распределительные рамы для монтажа частных телефонных и компьютерных сетей ёмкостью порядка 1000 линий.
Обычная прокладка кроссировочных проводов.
Предполагается использование соединительных плинтов группы 3М.
Используются внутри строений.
Могут использоваться принадлежности 3М Европейской группы.


Другие принадлежности, такие как горизонтальные направляющие кольца и накладные провода могут быть
поставлены вместе с рамами.
CIPE распределительные рамы могут использоваться для “МЕТОДА РАЗВОДКИ КАБЕЛЯ СЗАДИ”
(кроссировочные провода выходят позади рамы). Для “МЕТОДА ПЛОСКОЙ КАБЕЛЬНОЙ РАЗВОДКИ”
должны использоваться горизонтальные направляющие кольца из семейства продукции MRE.
Технические характеристики:
6 размеров от 30 см до 2 м от 2х18 плинтов до 2х124 плинтов.
При использовании RCP, RGT, STG и BCS2 плинтов применяются профили с 8-ми парной базой.
При использовании STG и STGТ плинтов применяются профили с 10-ти парной базой.
На 2 настенных омегообразных кронштейнах смонтированы два Европрофиля на расстоянии 250 мм.
Алюминиевые рамы в форме канала, 55 мм глубина, плинты крепятся с шагом 16 мм.
Клемма заземления.

наверх...

Шкаф с затемнённым стеклом предоставляет возможность устанавливать оборудование 19’ высотой 6U и оптический оконечный блок. Модель с увеличенными шириной и глубиной позволяют безопасно устанавливать все пассивные компоненты (соединительные плинты, оптические оконечные блоки...) и все активные компоненты, монтирующиеся в конструкцию 19’ высотой 6U.
Использование:
Данные шкафы предназначены для крепления к распределительным шасси, находящимся внутри строений, полностью удовлетворяют потребности пользователя и не требуют технического помещения. Дополнительная безопасность и защита от пыли обеспечивается, если шасси установлено в подходящей комнате. Расширенные стальные шкафы полностью подходят для всех распределительных рам (RIBE, CIPE, RIBU, CIPU) ёмкостью до 65 соединительных плинтов вместе с 19' комплектом высотой 6U. Они также позволяют монтировать оптические кабельные блоки на распределительные шасси. Существенной необходимостью для распределительного шасси является возможность оборудования 19’’ комплектом высотой 6U и/или оптическими кабельными блоками. Использование двойных вертикальных направляющих колец препятствует установке стальных ящиков на рамы RIBE ёмкостью 41 и 65 плинтов и на раму RIBU ёмкостью 28 плинтов

Технические характеристики:

Семейство суппортов для соединительных плинтов для 19" конструкций.
Семейство ВССЕ делает оптимальным использование имеющего пространства с различными электронными устройствами (например, активное сетевое оборудование, элементы видео коммуникаций или оптоэлектроники...) и оборудованием для разводки кабеля на витой паре. Суппорты комплектуются STG2000 и RCP2000 плинтами. ВССЕ суппорты имеет уникальную гибкость, которая позволяет производить подводку кабеля сзади, сбоку и по каналу (кабели подводится сзади и соединяются спереди). 3М предлагает достойные внимания привлекательный дизайн и безопасность в использовании: суппорт представляет законченное изделие, которое открыто только со стороны модулей, которые позволяют производить временные соединения с помощью проводов.Все суппорты для соединительных плинтов оптимально разработаны для предполагаемых целей и оборудован всеми
аксессуарами, необходимыми для разводки: Кабельные зажимы спереди и сзади, направляющие кольца для кабеля и направляющие для шнуров круглые отверстия для защиты кабелей. Простая фиксация системы в стойке позволяет укреплять основание в настенном 19" шасси, конфигурировать систему по собственным критериям с профилями различной длины (смотрите семейство STF и MS). На суппорты установлены Европрофили с базой 8 или 10 пар. На ВССЕ основания могут устанавливаться все соединительные модули Еврогруппы, предоставляется возможность для различного применения и все передовые разработки:
Сверхкомпактные размеры.
Защищённые IDC контакты.
Быстрая заделка.

Использование:
На ВВСЕ основание могут устанавливаться следующие модули:
База 8 пар: RCP, RCPT, STG, STGT, RGT.
База 10 пар: STG, STGT.
ВСЕ суппорты используется в качестве распределит. рам для разводки кабеля из витой пары в стандартных 19" конструкциях

Плинты RCP 2000 разработаны для СКС, их передаточные характеристики оптимальны для высокоскоростной передачи данных, соответствующей 5-й категории (до 155 Мбит/с). Электрические характеристики и габаритные размеры аналогичны плинтам STG. Заделка кабелей осуществляется просто, проводники кабеля и кроссировки могут заводится в плинт с боковой или тыльной стороны. Плинты применяются также в цифровых кроссах RCP для реализации для реализации кросссоединений и распределения цифровых потоков Е1 (2 Мбит/с), Е2 (8 Мбит/с), Е3 (34 Мбит/с). Цветовая гамма из 6 цветов обеспечивает широкий выбор цветовой кодировки. Корпуса плинтов изготовлены из самозатухающего поликарбоната. Надежная технология врезного контакта, используемая компанией 3М, обеспечивает отличные технические характеристики.

Плинты RCP 2000 предназначены для реализации кросс соединений и распределения цифровых потоков Е1 (2 Мбит/с), Е2 (8 Мбит/с), ЕЗ (34 Мбит/с) и выше (до 155 Мбит/с).
1. Плинты обеспечивают качество передачи, 5-ой и 6-ой категории
2. Многократная запрессовка проводника с диаметром 0,4 - 0,8.мм
3. Полностью газонепроницаемые, зачищающие изоляцию контак¬ты с оловянно-свинцовым покрытием, предотвращающим корро¬зию
4. Постоянное контактное сопротивление
5. Возможность запрессовки двух проводников в один контакт
6. Технология защиты от загрязнения места контакта
7. Экономия места за счет высокой плотности монтажа
8. Возможность у_становки_на существующие кроссы

Плинты STG 2000 являются последней разработкой, входящей в состав семейства плинтов STG. Эти плинты обеспечивают качество передачи, соответствующее 5-й категории (на частоте 100 МГц). Благодаря этому они могут применятся в любой современной сети и обладают полной совместимостью со всеми другими устройствами. Заделка кабелей осуществляется просто, проводники кабеля и кроссировки могут заводится в плинт с боковой или тыльной стороны. Корпуса плинтов изготовлены из самозатухающего поликарбоната. Надежная технология врезного контакта, используемая компанией 3М, обеспечивает отличные технические характеристики.

Плинты STG 2000 предназначены для телефонной сети общего пользования как кроссы, шкафы, распределительные устройства, специальные линии :вязи и сети высокоскоростной передачи данных
1. Плинты обеспечивают качество передачи, 5-ой категории (100 МГц)
2. Многократная запрессовка проводника с диаметром 0,4 - 0,8.мм
3. Полностью газонепроницаемые, зачищающие изоляцию контакты с оловянно-свинцовым покрытием, предотвращающим коррозию
4. Постоянное контактное сопротивление
5. Возможность запрессовки двух проводников в один контакт
6. Технология защиты от загрязнения места контакта
7. Экономия места за счет высокой плотности монтажа

STG 2000 прямой контакт
•Площадь контакта больше и постоянна на любых диаметрах
•Контактное сопротивление мало
•Сила удержания составляет 75% от силы на разрыв проводника
•Толщина контакта 0,8 мм (согну-тый контакт 2x0,4 мм)
•Высокое контактное давление не зависимо от диаметра провод-ника, ступенчатая прорезь
•Проводник проходит через кон-такт прямо
•Возможность запрессовки 2-х проводников в один контакт
• Широкий диапазон проводников от 0,4 до 0,8.мм
• Более тонкий плинт за счет пря-
мых врезных контактов
• Максимальная емкость одной
вертикали (2м) - 1250 пар

LSA+ развернутый 45° контакт
Площадь контакта на малых диаметрах очень мала Увеличение контактного сопротивления Более тонкий контакт обеспечивает меньшую силу удержания проводника Толщина контакта 0,4 мм Проводники больших диаметров проходят прямо, а более тонкие выгибаются Нет возможности запрессовки 2-х проводников в один контакт Суженный диапазон проводников от 0,4 до 0,65.мм Развернутый на 45° контакт плинт большей толщины
Максимальная емкость оной
вертикали (2м) -750 пар

Плинты RGT разработаны специально для проводников с большим диаметром от 0,8 до 1,2 мм и многожильных проводников сечением от 0,75 до 1,5 мм2 (максимальный диаметр изоляции 2,5 мм). Имеется вариант переходного плита с проводников сечением от 0,8 до 1,2 мм на проводники сечением от 0,4 до 0,8 мм. Заделка кабелей осуществляется просто, проводники кабеля и кроссировки могут заводится в плинт с боковой или тыльной стороны. Корпуса плинтов изготовлены из самозатухающего поликарбоната. Надежная технология врезного контакта, используемая компанией 3М, обеспечивает отличные технические характеристики.

Плинты RGT 4 со специфическими контактами для проводников с большим диаметром от 0,8 до .1,2.мм и многожильных проводников сечением от 0,75 до 1,5 мм^. Атак же переходные плинты RGC 4 £ проводника диаметром: 0,4-0,9.мм на проводник диаметром: 0,8-1,2. Мм

Плинты с самозачищающими контактами STG

Плинты с самозачищающим контактом устанавливаются на стандартных П-образных шинах. Монтаж кабеля осуществляется с помощью врезного инструмента IDC . Также существуют плинты, не требующие при монтаже специального инструмента: под накрутку и кнопочные.

Подводка кабеля может осуществляться тремя способами:
"задняя" подводка
"боковая" подводка
"передне-задняя" подводка (двусторонние модули типа STR)
наверх...

Принцип подключения

Основной принцип соединения - это врезание. Этот принцип является одним и тем же независимо от типоряда плинта. Такая технология присоединения характеризуется следующими параметрами:
а) простота подключения (с помощью специального инструмента). Это уменьшает влияние "человеческого фактора". Не требует высокой квалификации для обеспечения надежного соединения.
б) увеличение скорости монтажа - не требует снятия изоляции, обрезание остатков проводника происходит за одну операцию.
в) надежность - при врезании провода в контакт - образуется газонепроницаемое соединение, которое обладает стойкостью не только к коррозии, но и к вибрационному воздействию в процессе эксплуатации (плинты предназначены для использования как внутри помещений, так и снаружи). Поверхность контактов обработана оловянно-свинцовым сплавом, что обеспечивает оптимальное качество соединения с медью. Конструкция контакта обеспечивает многократное подсоединение (не менее 100 врезаний).
г) плинт 5-ой категории (100 МГц)
Технические характеристики
Диаметр проводников = 0.4 - 0.8 мм. При присоединении проводника к СЗК поверхность контакта остается очень большой (больше, чем исходное сечение проводника)
Максимальный диаметр вместе с изоляцией = 1.5 мм
Диэлектрическая прочность > 4500 В
Проходное соединение <6 мОм
Сопротивление изоляции при 500 В > 10 000 МОм
Корпус модуля изготовлен из самогасящегося поликарбоната (это обеспечивает высокую прочность и хорошие электрические показатели)
Новая технология изготовления СЗК (признана лабораториями фирмы Филипс в Эйдховене) обеспечивает еще более высокое качество соединения
Чрезвычайно высокая компактность (на европейской стандартной шине установка модулей методом защелкивания осуществляется с шагом 16 мм) дает значительный выигрыш места (возможно размещение 1240 пар на одной 2-х метровой вертикали)
Отличные характеристики обеспечивают высокий уровень передачи на высоких частотах (до 100 МГц)



Плинты STG предназначены для использования по многим назначениям таким как: общественная телефония (от точки распределения до абонента), сети индивидуальных пользователей, слаботочные сети (сигнализация, контроль, техническое управление…)

Благодаря своим техническим данным и надежности плинты STG признаны и применяются в различных телекоммуникационных системах различных стран мира. Их используют: Россия, Франция, Германия, Испания, Нидерланды, Италия, Малайзия, Австралия, Португалия, Венгрия, Польша, Тайвань, Непал, Ботсвана, Остров Маврикий, Аргентина…

Описание

STG 2000 является развитием семейства STG плинтов. Этот плинт сертифицирован на 5 категорию. В результате этот плинт может использоваться в любой современной сети, и полностью совместим со всеми видами применений (xDSL, Pairgain...). Легкий монтаж, кабели и кроссировки могут заводиться с тыла или сбоку.


наверх...

Применение в сети:

Подходит для монтажа высокой плотности (2400 пар односторонний шкаф, 1600 пар на 2.6 метрах вертикали кросса, контейнерные кроссы ...)
Плинты STG 2000 подходят для общественной телефонии (кроссов, шкафов, боксов), а также для частной телефонии и высокоскоростной передачи данных.


Достоинства:

Категория 5 как стандарт
Очень компактный размер (14 мм шаг)
провода 0,4 - 0,8 мм
Варианты IDC для многожильных проводов
Специальный плинт с задней заделкой кабеля
Многократные перезаделки
Широкий диапазон защиты и принадлежностей

Цифровые размыкаемые плинты модификации RCP 2000 (до 155 Мбит/с).
(Цветной* корпус на светло-сером основании)
RCP 8P *голубой (FQ-P45920DA)
RCP 8P *желтый (FQ-1000-2153-1)
RCP 8P *зеленый (FQ-P45839DA)
RCP 8P *красный (FQ-P45809DA)
RCP 8P *оранжевый (FQ-P45921DA)
RCP 8P *слоновая кость (FQ-P45734DA)

Существует широкий набор схем защиты: от схем защиты от перенапряжения до защиты одновременно и по току и по напряжению, при этом 1 схема = 1 цвету.

Специальная конструкция модулей защиты позволяет использовать все STG принадлежности для разъединения и тестирования без удаления защиты. Защитный модуль для одиночной пары пригоден для стандарта 16 мм высотой.
Технические характеристики

НОВАЯ РАЗРАБОТКА! Комплексная защита для всех типов АТС.

наверх...
