БЛОК  БСС

Инструкция по настройке

СК2.390.031 И1

1. Рабочее место для наладки блока БСС.

Рабочее место для наладки блок БСС включает в себя:

1.1. Блок ПВП.

1.2. Блок УКС32 в следующем составе:

·         ТЭЗ ТП               -           4 шт.

·         ТЭЗ РАУ             -           2 шт.

·         ТЭЗ ГBB             -           2 шт.

·         ТЭЗ УУС            -           1 шт.

·         ТЭЗ БПКМ         -           2 шт.

1.3. Блок СКСЦ в следующем составе:

·         ТЭЗ ПН1             -           2 шт.

·         ТЭЗ ПКСЕ          -           1 шт.

·         ТЭЗ ЦСЛЕ          -           2 шт.

·         ТЭЗ ГСС             -           2 шт.

·         ТЭЗ УМСЦ         -           2 шт.

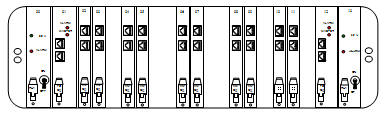

1.4. Отлаживаемый блок БСС в следующем составе:

·         ТЭЗ ПН1             -           2 шт.

·         ТЭЗ ГСС             -           2 шт.

·         ТЭЗ УМСЦ         -           10 шт.

1.5. Осцилограф двухлучевой универсальный с разрешением не менее 100 МГц.

        1.6. Мультиметр.

1.7. Блок питания ( 60 +-12 В ).

Комплектация блоков может быть изменена с заменой указанных ТЭЗов на новые, предназначенные для работы вместо старых.

            Возможны замены :             ТЭЗ ГСС заменяется на ТЭЗ ГСС1.

                                                           ТЭЗ ПН1 заменяется на ТЭЗ ПН3.

                                              2. Методика наладки.

2.1. Прозвонить омметром цепи питания между контактами Х1:A30 и Х1:A31; Х12:А30 и Х12:А31. Между ними, при вынутых ТЭЗах, не должно быть коротких замыканий.

2.2. Подключить кассету БСС к шинам питания "Корп.", "Общ.", "- 60 В".Блок для надежности условно разделен на две симметричные части, каждая половина запитывается отдельно.

2.3. Вставить ТЭЗы ПН1. Включить тумблер в положение "ON". Проверить наличие питающих напряжений "+ 5 В" на контактах Х6:А30 и Х11:А30.

2.4. Вставить ТЭЗы ГСС и УМСЦ в кассету. Проверить переключение каждого ТЭЗа в режиме "MASTER" нажатием кнопки на передней панели ТЭЗа ГСС.

2.5. Обрыв или короткое замыкание в цепях передачи частот синхронизации определяется схемой контроля частот в ТЭЗах УМСЦ.

Аварийное сообщение отображается красным светодиодом ALRM на лицевой панели ТЭЗа УМСЦ, он же транслируется в ТЭЗ ГСС. Неисправность конкретных приемопередатчиков определяется количеством коротких миганий после длинной паузы светодиода ALRM.

Соответствие количества аварийных миганий, номеру канала передачи частот, приведено в табл.1.

В случае неисправности, устранить ее, пользуясь осцилографом и таблицей соединений.

2.6. Проверка внешней сихронизации.

2.6.1. В блоке СКСЦ попарно закольцевать два ТЭЗа ЦСЛЕ между собой. Кольцевой кабель изображен на рис.1.

2.6.2. С одного из ТЭЗов ЦСЛЕ подать кабелем (рис.2) синхронизирующую частоту на блок БСС попеременно с Х02 по Х08. При этом на обоих ТЭЗах ГСС в блоке БСС должны начать моргать соответствующие с первого по седьмой светодиоды "CHEHEL". Отсутствие моргания говорит об обрыве или коротком замыкании цепей внешней синхронизации (табл.2).

Таблица 2.
