АКСА Техническое описание

  АКСА Инструкция по настройке



ТЭЗ АКСА

Техническое описание

СК3.099.045 ТО



Содержание                                                                            Лист



1. Введение..........................................................................   4

2. Назначение.....................................................................   4

3. Технические данные.......................................................   5

4. Устройство и работа........................................................   9

5. Конструкция ....................................................................  16





1. ВВЕДЕНИЕ

 1.1. Настоящее техническое описание предназначено для изучения изделия ТЭЗ АБОНЕНТСКИХ КОМПЛЕКТОВ И КОМПЛЕКТОВ АБОНЕНТСКИХ СОЕДИНИТЕЛЬНЫХ ЛИНИЙ АКСА CK3.099.045 (в дальнейшем по тексту АКСА) и содержит технические характеристики, описание устройства и принципа действия и другие сведения, необходимые для полного использования технических возможностей изделия.

 1.2. При изучении АКСА дополнительно должны использоваться следующие документы:

 1.2.1. ТЭЗ АКСА. Схема электрическая принципиальная CК3.099.045 Э3.

 1.2.2. ТЭЗ АКСА. Перечень элементов CК3.099.045 ПЭ3.

  2. НАЗНАЧЕНИЕ



2.1. ТЭЗ абонентских комплектов и комплектов абонентских соединительных линий АКСА CК3.099.045 предназначен для использования в составе абонентского модуля и обеспечивает:

·         питание микрофона абонента;

·         защиту абонентского комплекта и комплекта абонентских соединительных линий от опасных напряжений;

·         посылку вызывного сигнала абоненту;

·         определение состояния шлейфа (замкнут или разомкнут) и прием набираемого абонентом номера (при наборе номера импульсным способом);

·         переход от двухпроводного речевого тракта к четырехпроводному;

·       выделение речевого спектра 300 ... 3400 Гц из входного сигнала в направлении передачи и  аналогово-цифровое преобразование с компандированием по закону "А".

·      обратное преобразование цифрового сигнала в направлении приема в аналоговую форму и сглаживание ступенчатого декодированного сигнала.

·         подключение абонентской линии и абонентского комплекта к контрольной измерительной вертикали ETL тестового оборудования;

·         подключение абонентской линии к контрольной измерительной вертикали LTL тестового оборудования для проверки параметров абонентской линии;

·      определение наличия тока в абонентской соединительной линии;

·      прием вызывного сигнала из абонентской соединительной линии;

·      подключение речевого тракта к абонентской соединительной линии;

·      выдачу номера в абонентскую соединительную линию при наборе номера импульсным

     способом;

·      замыкание шлейфа абонентской соединительной линии;



2.2. АКСА предназначен для круглосуточной работы в стационарных условиях при воздействии следующих климатических факторов:

·         температура окружающего воздуха от 5 °C до 45 °C ;

·         относительная влажность воздуха до 80% при температуре 25 °C ;

·         атмосферное давление от 60 до 107 кПа (от 630 до 800 мм рт.ст.).

3. ТЕХНИЧЕСКИЕ ДАННЫЕ



3.1. Характеристики тракта передачи

3.1.1. Номинальное значение станционного импеданса:





станционный импеданс

абонентский комплект

комплект абонентской соединительной линии

150 Ом - 510 Ом / 47 нФ

600 Ом / 47 нФ



3.1.2. Затухание асимметрии относительно земли (затухание продольного перехода):



-  600 Гц  не менее 40 дБ

- 3400 Гц  не менее 46 дБ



3.1.3. Уровни передачи:

измеренные на частоте f=1020 Гц при нагрузке на полное комплексное сопротивление





Входной уровень

Выходной уровень

Номинальный уровень, дБ

0

-1

Отклонение, дБ

-0,3…+0,7

-0,7…+0,3





3.2. Сигнализация

3.2.1.Питание абонентского шлейфа:

Напряжение стационарной батареи                                               -43,5 В…-72 В

ток питания шлейфа                                                            20 мА…26 мА

тип устройства питания                                                      генератор тока

3.2.2. Параметры абонентской линии:

сопротивление шлейфа, включая телефонный аппарат    0…1200 Ом

сопротивление утечки                                                                    > 20 кОм

емкость:

для абонентского комплекта                                              < 1,0 мкФ

для комплекта абонетской соединительной линии           =< 0,5 мкФ

3.2.3. Детектор состояния абонентского шлейфа:

искажения формы импульсов набора номера                               < 6 мс

3.2.4. Детектор ответа абонента в момент посылки вызывного сигнала:

выключение вызывного сигнала

при ответе абонента                                                            аппаратное

время выключения                                                               < 200 мс

3.2.5. Сигнализация разговорного состояния:                                           светодиодная

3.2.6.Датчик тока абонентской соединительной линии:

регистрируемый ток                                                            => 10 мА

3.2.7. Детектор вызывного сигнала в абонентской соединительной линии:

срабатывание                                                                                   => 50 В эфф

3.2.8. Вызывной сигнал:

мост питания                                                                       2 х 500 Ом

действующее значение                                                        60 В…95 В

частота                                                                                             25 Гц ± 2 Гц

форма                                                                                   синусоидальная



3.3 Ток, потребляемый от источников электропитания:

-60 В + 12 В - 6В  ( -48 В +6,9 В - 4,5 В)                                        не более 15 мА *

5 В ± 0,25 В                                                                                      не более 230 мА *

-5 В ± 0,25 В                                                                                    не более 50 мА *

где * - все абоненты находятся в пассивном состоянии.



3.4. ТЭЗ обеспечивает параметры, указанные в пп.3.1-3.3 в диапазоне напряжения батарейного электропитания -43,5…-72 В.



3.5. Масса ТЭЗ - не более 750 г



3.6. Габариты блока - 294 х 236 х 20 мм






4. УСТРОЙСТВО И РАБОТА

             Структурная схема АКСА приведена на рис. 1.



Рис. 1. Структурная схема АКСА.



АКСА состоит из 8 индивидуальных абонентских комплектов, 4 индивидуальных комплектов абонентских соединительных линий и общей для всех комплектов ТЭЗ схемы управления и сигнализации. Схема блока реле абонентского комплекта АК приведена на рис. 2 (изображена абонентская линия а). Четыре из восьми абонентских комплектов (АКР) каждый имеют в своем составе дополнительное реле К5, которое при пропадании электропитания на АКСА переходит в нормально-замкнутое состояние. При этом четыре абонентские соединительные линии подключаются непосредственно к телефонным аппаратам, которые ранее подключались к четырем абонентским комплектам АКР. Схема блока реле комплекта АКР приведена на рис. 3 (показаны абонентская линия SLa и абонентская соединительная линия COLa).



Рис.2. Схема блока реле абонентского комплекта АКСА.





Рис.3. Схема блока реле комплекта АКР АКСА.

При этом обеспечивается гарантированная телефонная связь при пропадании на станции

 электропитания.

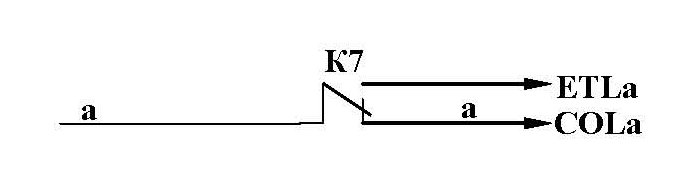

Рис.4. Схема реле комплектов абонентских соединительных линий АКСА.







Рис.5. Схема реле К6.









4.1. Устройство комплектов АКСА.

Все комплекты АКСА имеют индивидуальные устройства, т.е. узлы, которые входят в состав каждого комплекта, и групповые устройства, являющиеся общими для всех комплектов данного ТЭЗ.

4.1.1. Индивидуальные устройства комплектов АКСА.

Двухпроводные абонентские линии подключаются к АКСА через разъем на передней панели ТЭЗ (рис. 6).





С32

0SLb

А31



0SLa



С30

1SLb

А29



1SLa



С28

2SLb

А27



2SLa



С26

3SLb

А25



3SLa



С24

4SLb

А23



4SLa



С22

5SLb

А21



5SLa



С20

6SLb

А19



6SLa



С18

7SLb

А17



7SLa



С16

0COLa

А15



0COLb



С14

1COLa

А13



1COLb



С12

2COLa

А11



2COLb



С10

3COLa

А09



3COLb



С08



А07







С06



А05







С04



А03







С02



А01







Рис. 6. Абонентские (SL) и соединительные (COL) линии, представленные в разъеме на передней панели АКСА.





Абонентская линия (SL) подключается через узел защиты от перенапряжений (З) к блоку реле, состоящему из двух реле и позволяющему подключить:

·         абонентскую линию к абонентскому комплекту (все реле выключены);

·         абонентскую линию к внутренней шине T/R при подаче вызывного сигнала или тестировании абонентской линии через шину LTL (включено реле К2);

·         абонентский комплект к тестовой шине ETL (включено реле К1).

Имеется реле К6, которое проключает на абонентский комплект либо вызывной сигнал (реле К6 выключено), либо измерительную шину LTL для тестирования состояния абонентской линии.

            Питание абонентского шлейфа осуществляется от напряжения станционной батареи минус Ub через мост питания (ПМ), сотсоящий из источника тока в проводе "а" (ИТ) и электронного дросселя (ЭД) в проводе "b". Последовательно с источником тока подключен датчик шлейфа (ДШ), который реагирует на появление тока в проводе "b" при замыкании шлейфа.

            Трансформатор (РТ) осуществляет гальваническую развязку разговорных цепей абонентского комплекта от абонентской линии. Между питающим мостом и разделительным трансформатором находится конденсатор, предотвращающий протекание постоянного тока через первичную обмотку разделительного трансформатора и его насыщение.

            Активная дифсистема (ДС) согласует входной импеданс абонентского комплекта по переменному току с импедансом абонентского шлейфа и разделяет направление приема и передачи речи, превращая двухпроводный тракт в четырехпроводный.

            Кофидек (КФ) в направлении передачи выделяет из входного сигнала речевой спектр 300…3400 Гц, осуществляет аналогово-цифровое преобразование с компандированием по закону "А". В направлении приема осуществляет обратное преобразование цифрового сигнала в аналоговую форму и сглаживает ступенчатый декодированный сигнал.

            Каждая двухпроводная абонентская соединительная линия (COL) подключается к АКСА через общий разъем на передней панели ТЭЗ (рис. 6) и поступает на реле К7, которое проключает внешнюю абонентскую соединительную линию на комплект абонентских соединительных линий АКСА. Через реле разговорного тракта (РРТ), выполненное на твердотельном реле DA9 (см. схему электрическую принципиальную СК3.099.045 Э3), соединительные абонентские линии подключаются к разговорным трактам комплектов абонентских соединительных линий.

Точка сканирования вызывного сигнала (ТСВС) сигнализирует устройству управления о принятии ВС от городской АТС.

Датчик тока (ДТ) контролирует ток, который городская АТС должна выдавать для питания микрофона абонента ( при отсутствии этого тока абонент не подсоединяется, так как данная абонентская линия является неисправной).

Номеронабиратель (НН) посылает в городскую АТС набираемый номер, замыкая и размыкая шлейф.



4.1.2. Групповые устройства комплектов АКСА.

К групповым устройствам комплектов АКСА относятся узлы, общие для всех комплектов, расположенных на АКСА. К ним относятся:

·         узел включения вызывного сигнала и сканирования состояния шлейфа в режиме подачи вызывного сигнала (ВС)

·         реле К6, переключающее режим работы "подача ВС/тестирование SL"

·         узел сопряжения кофидеков с шиной кассеты (синхронизация и прием/передача речевого сигнала в цифровом виде)

·         узел управления и сканирования, служащий для связи с управляющим контроллером.



4.2. Описание работы комплектов АКСА.

Описание работы комплектов АКСА проводится по схеме электрической принципиальной СК3.099.045 Э3. Рассмотрение работы комплектов удобно разделить на описание функционирования речевого тракта и схем управления и сканирования.

 4.2.1. Речевой тракт комплектов АКСА.

Ток питания абонентского шлейфа формируется источником тока (ИТ), выполненным на транзисторах  VT2, VT4 и резисторах R10, R16, R17.

Величина тока определяется резистором R17. Резистор R18 служит для симметрирования верхнего и нижнего плеч моста питания по переменному току. Последовательно с источником тока включена точка сканирования состояния шлейфа, выполненная на оптроне DA2, резисторах R8, R11, диоде VD7. Точка сканирования дополнительно управляет микросхемой кофидека DA1. Микросхема DA1 при пассивном состоянии абонента (шлейф разомкнут, уровень логической единицы на выводе 4 оптрона DA2) находится в режиме пониженного потребления мощности и включается только на время разговора.

Нижнее плечо моста питания абонентской линии выполнено по схеме  электронного дросселя (ЭД) на элементах VT1, VT3, C10, R12...R15.

Дифсистема выполнена по мостовой схеме и включает  в себя трансформатор ТV1, резисторы R1, R6, R7 и конденсатор С7. Стабилитроны VD8 и VD9 защищают микросхему DA1 от возможных скачков напряжения в первичной обмотке ТV1. Элементы R9, С8 формируют входной (относительно абонентской

линии) импеданс АК. Резисторы R2, R5 и R3, R4 задают уровни передачи речевого сигнала через микросхему DA1 в направлении аналог-цифра и цифра-аналог соответственно.

Аналого - цифровое преобразование осуществляется с помощью кофидека (КФ) DA1 (кодер, декодер и фильтр в одной микросхеме). Речевые сигналы в цифровом виде с выходов всех кофидеков (вывод 13 микросхем 0_DA1) объединяются и через буфер DD4-3 выходят из ТЭЗ на шину групповых трактов TxD. Тип интерфейса - три состояния. В направлении цифра-аналог через буферы DD4-1 на входы декодеров абонентских комплектов (вывод 08 микросхем 0_DA1) подается свой групповой ИКМ-сигнал. Обеспечение работы кофидеков и их привязка к нужному канальному интервалу осуществляется с помощью сигналов синхронизации (2М, 128К, 64К, 32К, CST/ ) от управляющего контроллера. Сигнал 2М (частота 2048 кГц), пройдя через буфер DD2 (здесь он уже называется CLK), подается на входы тактирования всех кофидеков (выводы 9, 11, 12 микросхем 0_DA1). C помощью сигналов 128К, 64К, 32К, CST/ дешифратор DD7 формирует сигналы 0_FS¼7_FS, определяющие канальный интервал, в котором работает каждый кофидек. Приблизительный вид тактовых сигналов, приходящих на кофидек, показан на рис.4.

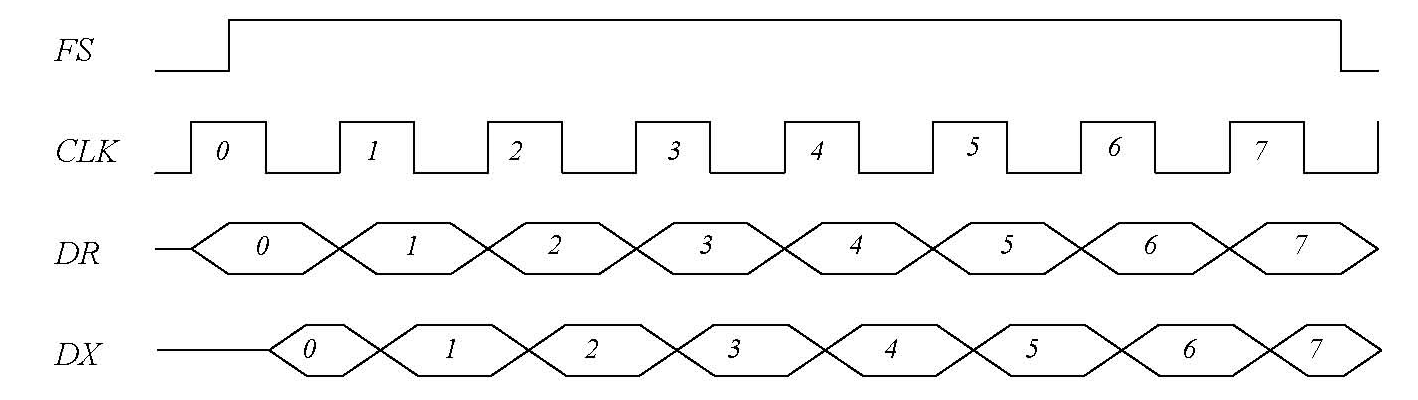

Рис. 4. Тактовые сигналы на микросхеме 0_DA1.



Реле речевого тракта в каждом комплекте САЛ выполнено на твердотельном реле DA9. Оно подключают речевые тракты комплектов САЛ к SL.

Резисторы R70 и R73 задают уровни передачи речевого сигнала через микросхему DA1 в направлении передачи и приема соответственно.

Дифсистема выполнена по мостовой схеме и включает  в себя трансформатор ТV3, резисторы R69, R74, R75 и конденсатор С59. Стабилитроны VD21 и VD22 защищают микросхему DA8 от возможных скачков напряжения в первичной обмотке ТV3. Элементы R78, С60 формируют входной


(относительно абонентской линии) импеданс комплекта. Резисторы R73, и R71, R72 задают уровни передачи речевого сигнала через микросхему DA8 в направлении аналог-цифра и цифра-аналог соответственно.

Аналого-цифровое преобразование осуществляется с помощью кофидека (КФ) DA8 (кодер, декодер и фильтр в одной микросхеме). Речевые сигналы в цифровом виде с выходов всех кофидеков (вывод 13 микросхем 0_DA8) объединяются и через буфер DD4-4 выходят из ТЭЗ на шину групповых трактов TxD. Тип интерфейса - три состояния. В направлении цифра-аналог через буфер DD4-2 на входы декодеров абонентских комплектов (вывод 08 микросхем 0_DA1) подается свой групповой ИКМ-сигнал.

Обеспечение работы кофидеков и их привязка к нужному канальному интервалу осуществляется с помощью сигналов синхронизации (2М, 128К, 64К, 32К, CST/ ) от управляющего контроллера. Сигнал 2М

 (частота 2048 кГц), пройдя через буфер DD2 (здесь он уже называется CLK), подается на входы тактирования всех кофидеков (выводы 9, 11, 12 микросхем 0_DA1). C помощью сигналов 128К, 64К, 32К, CST/ дешифратор DD7 формирует сигналы 0_FS¼3_FS, определяющие канальный интервал, в котором работает каждый кофидек.



4.2.2. Управление и сканирование комплектов АКСА.

В АКСА предусмотрено управление включением и выключением реле, оптронов и светодиода, чтение состояния точек сканирования. Параллельная шина данных управляющего контроллера D0...D7 поступает на двунаправленный шинный формирователь DD3, после которого через внутреннюю шину ID0…ID7 - на программируемую логическую матрицу (ПЛМ) DD5  и однонаправленный шинный формирователь DD9. Запись в ПЛМ производится при наличии сигнала CS (выбор ТЭЗ) и сигналов А0, А1, А2 (адрес) и WR (запись). Активный уровень всех управляющих сигналов на входе ТЭЗ - логический "0".  Структура матрицы управления приведена ниже.

Управление: 1 – включено, 0 – выключено.





7

6

5

4

3

2

1

0

WR0

7_K1

6_K1

5_K1

4_K1

3_K1

2_K1

1_K1

0_K1

WR1

7_K2

6_K2

5_K2

4_K2

3_K2

2_K2

1_K2

0_K2

WR2

--

--

--

OPT

--

--

LED

K4



            K1 –подключает тестируемый комплект AKA-UNIT к ETL.

            K2 –подключает АЛ комплекта AKA-UNIT к T/R.

            K4 – если выключено, то T/R подключено к узлу подачи ВС;

-          если включено, то T/R подключено к LTL.

LED – включает светодиод, отображающий работу AKA-UNIT.

OPT – включает вызывной сигнал в узле подачи ВС.





7

6

5

4

3

2

1

0

WR4

--

--

--

--

3_RT

2_RT

1_RT

0_RT

WR5

--

--

--

--

3_RR

2_RR

1_RR

0_RR

WR6

--

--

--

--

3_RN

2_RN

1_RN

0_RN

WR7

--

--

--

--

--

--

LD_G

LD_R



            RT – подключает тестируемый комплект SAL-UNIT к ETL.

            RR – подключает речевой тракт комплекта SAL-UNIT.

            RN – замыкает ключ номеронабирателя.

LD_R – включает красный цвет в светодиоде, отображающем работу SAL-UNIT.

LD_G– включает зеленый цвет в светодиоде, отображающем работу SAL-UNIT.






Запись "1" в матрицу управления вызывает включение соответствующего управляемого устройства. Оптроны и светодиод подключаются непосредственно к выводам ПЛМ, а реле - через микросхемы DD11…DD12, содержащие транзисторные ключи и шунтирующие обмотку реле диоды.



Сканирование. Структура матрицы сканирования приведена ниже.





7

6

5

4

3

2

1

0

RD0

0

1

0

0

0

1

0

TGR

RD1

7_TS

6_TS

5_TS

4_TS

3_TS

2_TS

1_TS

0_TS



TGR – точка сканирования узла подачи вызывного сигнала на AKA-UNIT        (1- ВС включен, 0- ВС выключен).

TS – точка сканирования шлейфа SL на AKA-UNIT (1-разомкнут, 0-замкнут).





7

6

5

4

3

2

1

0

RD4

0

1

0

0

0

1

0

0

RD5

1

1

1

1

3_SI

2_SI

1_SI

0_SI

RD6

1

1

1

1

3_SR

2_SR

1_SR

0_SR



            SI – точка сканирования тока SL на SAL-UNIT (0-ток есть, 1- тока нет).

SR – точка сканирования приемника вызывного сигнала на SAL-UNIT (0-ВС есть, 1- ВС нет).



Чтение инфорации из АКСА производится при наличии сигнала CS (выбор ТЭЗ) и сигналов А0, А1, А2 (адрес) и RD (чтение). При этом, если надо прочитать состояние точек сканирования 0_TS…7_TS, ПЛМ подключает шинный формирователь DD9.

В АКСА предусмотрена схема сброса микросхемы ПЛМ в исходное состояние при включении напряжения питания + 5 В (элементы R47, C37, VD18, DD8).

При подаче в SL вызывного напряжения включается индивидуальное реле К2, подключая эту абонентскую линию к шине Т/R. При этом абонентский комплект, содержащий индивидуальную точку сканирования состояния шлейфа, отключен от SL. Затем вызывное напряжение (UR) подается на шину Т/R через мост питания DA7, R51, R52. В этом случае для определения состояния шлейфа используется точка сканирования ответа абонента при посылке вызывного сигнала. При ответе абонента происходит замыкание шлейфа. В вызывном токе, протекающем через резисторы R51, R52, появляется постоянная составляющая, вызывающая переключение компаратора DA5-1. Компаратор открывает транзистор VT9, тот в свою очередь включает оптрон DA6. С выхода оптрона сигнал замыкания шлейфа через буфер DD8 попадает на вход ПЛМ. В свою очередь, ПЛМ выключает оптотиристор DA7, отключая тем самым вызывной сигнал, и изменяет состояние точки сканирования подачи вызывного сигнала, что позволяет определить момент снятия трубки абонентом.

Светодиод VD19 предназначен для индикации обращения к ТЭЗ.

Для повышения помехоустойчивости АКСА цепи питания разделены следующим образом:

DOV   - цифровая (сигнальная) земля;

AOV   - плюс станционной батареи, используется для питания SL постоянным напряжением;

GND   - защитное заземление;

+5VA  - аналоговое напряжение, используется только для питания аналоговых цепей кофидека;

VCC    - цифровое напряжение, для питания цифровых цепей.

BOV    - земля вызывного напряжения UR.






Сигналы управления включением реле и сканирования состояния опросных точек поступают на шину данных D0...D7 управляющего контроллера. На АКСА к этой шине подключен шинный формирователь DD3, с выхода которого по внутренней шине ID0…ID7 сигналы управления поступают на ПЛМ DD5.

Запись в регистры микросхемы производится при наличии выборки ТЭЗ (CS) и сигнала записи WR.

Для включения любого реле комплектов COL с выходных регистров ИМС DD5 выдается логическая "1" для управления конкретным реле. Далее, проходя через ИМС DD13, сигнал инвертируется (логический "0"), поступает на обмотку А реле К7 и включает его. При управлении твердотельными реле (DA9 и DA10) реле включаются при наличии логической "1" на плюсе внутреннего светодиода.

Для выключения любого реле комплектов САЛ с выходных регистров ИМС DD5 выдается логический "0" для управления конкретным реле. Далее процесс аналогичен описанному выше.

При сканировании процесс выглядит следующим образом.

При появлении в SL вызывного сигнала через светодиод твердотельного реле DA9 (ТСВС) проходит ток, и транзистор твердотельного реле открывается. Сигнал с коллектора внутреннего транзистора твердотельного реле DA9 поступает через компаратор DD6 на внутреннюю шину АКСА ID0…ID7.

            При замыкании шлейфа SL срабатывает твердотельное реле DA10, и с коллектора внутреннего транзистора сигнал поступает через шинный формирователь на внутреннюю шину АКСА ID0…ID7.



4.5. Элементы защиты АКСА

Узел защиты состоит из элементов R19, R20, R39, R40, R85, R86, VD10, VD11, VD15,VD16,

Cтабилитроны VD10, VD11 (ОГР) ограничевают напряжение на проводах в пределах -80 ... 0В. При появлении на проводах SL посторонних напряжений достаточной мощности позисторы R19, R20, R39, R40, R85, R86 под действием протекающего через них тока переходят в состояние высокого сопротивления и размыкают SL, защищая комплект АКСА. После окончания воздействия опасного напряжения позисторы возвращаются в исходное состояние и подключают абонентскую линию к абонентскому комплекту.

 5. КОНСТРУКЦИЯ





АКСА выполнен на двухслойной печатной плате. ТЭЗ соединяется с кассетой двумя 64-контактными соединителями стандарта DIN 41 612. Абонентские линии подключаются к ТЭЗ через такой же разъем на лицевой панели.




 АКСА Инструкция по настройке

СК3.099.045 И1

 Содержание



Лист





1.      Оборудование..............................................................................   4

1.1. Стандартное оборудование и приборы.....................................   4

1.2. Оборудование "Квант"...................................................   4

2. Схема  соединения.......................................................................   5

3. Подготовка  рабочего места к работе.........................................   6

4. Диагностика ТЭЗ АКСА с помощью монитора ATIX....................................   6

4.1. Диагностика абонентских комплектов................................................   6

4.2. Диагностика комплектов абонентских соединительных линий.....................   7

4.3. Действия наладчика в случае ошибки измерения................................   7

5. Проверка защитных (внешних) цепей.............................................................   8

5.1. Проверка защитных цепей абонентских комплектов. .....................................   8

5.2. Проверка внешних цепей комплектов абонентских линий. ...........................   8

Приложение 1.. Листинг диагностического процесса для 0-го абонентского

                             комплекта ТЭЗ АКСА....................................................................   9

Приложение 2. Параметры сигналов диагностического процесса

                             для абонентских комплектов ТЭЗ АКСА.....................................   11

Приложение 3. Листинг диагностического процесса для 0-го

                             комплекта абонентских соединительных линий ТЭЗ АКСА...........   15

Приложение 4. Параметры сигналов диагностического процесса

                             для комплектов абонентских соединительных линийТЭЗ АКСА..   17

Приложение 5. Команды монитора ATIX...................................................   19






Список сокращений.



АК      - абонентский комплект

ВС      - вызывной сигнал

НН      - номеронабиратель

ППЗУ - перезаписываемое постоянное запоминающее устройство

САЛ   - соединительные абонентские линии

ТС      - точка сканирования

ТЭЗ    - типовой элемент замены






1. ОБОРУДОВАНИЕ



1.1. Стандартное оборудование и приборы



·         Видеотерминал  (должен   иметь интерфейс RS232C), например, СМ 1604.М1, или IBM PC совместимый компьютер с коммуникационной программой  (PROCOMM, TELIX) - 1 шт.

·         Осциллограф двухлучевой (с полосой пропускания не менее 100 МГц) - 1 шт.

·         Мультиметр цифровой - 1 шт.



1.2.              Оборудование "Квант"



·         Удлинитель 6U РР2.752.107-01  - 1 шт.

·         Kacсeта БАЛД1 КТ4.212.038     - 1 шт.

·         TЭЗ ПНГФ СК2.114.ххх                        - 1 шт.

·         ТЭЗ КС8А СКЗ.069.ххх                         - 1 шт.

·         ТЭЗ ДГН5 СК3.036.000                          - 1 шт.

·         ТЭЗ АКСА СК2.114.ххх                        - 1 шт.

·         Кабель САЛ-АК                          - 1 шт.




2. Схема соединения








Рисунок 1.  Рабочее место для наладки ТЭЗ АКСА



3. Подготовка рабочего места к работе

3.2. Перед первым включением проверьте ТЭЗ АКСА на отсутствие коротких замыканий в цепях электропитания ( +5V, -5V, -60V, B0V, D0V, "корпус").

3.1. Установите на ТЭЗ КС8А микросхемы ППЗУ с записанными программами. Обозначения микросхем приведены в таблице 1 (см. Приложение).

Вставьте ТЭЗ АКСА в кассету БАЛД1, как указано на рисунке 1.

Внимание! Вставлять ТЭЗ на рабочее место можно только при выключенном блоке питания ПНГФ.

Включите блок питания ПНГФ. Приблизительно через 1 секунду на экране дисплея должно появиться сообщение:



RT-ATIX (TM) OPERATING SYSTEM, VER. 3.7

(C) KVANT-INTERKOM LTD, RIGA, 1992-1998



ROMCS1=00 CS2=0C3A  RAM 02 BFUVK_INIT

01 PLAY.

SAL SYSTEM: 1X4 LINES.

DI: ЖДУ ЗАНЯТИЯ ...



VERS: TEST EXCHANGE

DATE: 10/22/99 11:09  SN: 9405797



ATIX_>



3.3. Перед проведением диагностики ТЭЗ АКСА продиагностируйте ТЭЗ ДГН5, выполнив команду DGN (подробнее см.: ТЭЗ ДГН5, Инструкция по настройке; директивы монитора ATIX приведены в Приложении 3 данного документа).



4. Диагностика ТЭЗ АКСА с помощью монитора ATIX



4.1. Диагностика абонентских комплектов.

Запустите диагностику всех 8-ти абонентских комплектов ТЭЗ АКСА:



·         Выполните команду: DIAG 00 07



где      00-номер начального комплекта,

07-номер конечного комплекта.



Информация о состоянии проверяемого комплекта выводится на экран видеотерминала. Листинг диагностического процесса для 0-го абонентского комплекта ТЭЗ АКСА приведен в Приложении 1.

Параметры сигналов диагностического процесса для абонентских комплектов ТЭЗ АКСА приведены в Приложения 2.

Директивы проверки и диагностики приведены в Приложении 5.



4.2. Диагностика комплектов абонентских соединительных линий.

Запустите диагностику всех 4-х комплектов абонентских соединительных линий ТЭЗ АКСА:



·         Выполните команду: DSAL 01 00 03



где      01-номер опорного абонентского комплекта

00-номер начального комплекта абонентских соединительных линий,

03-номер конечного комплекта абонентских соединительных линий.



Информация о состоянии проверяемого комплекта выводится на экран видеотерминала. Листинг диагностического процесса для 0-го комплекта абонентских соединительных линий ТЭЗ АКСА приведен в Приложении 3.

Параметры сигналов диагностического процесса для абонентских комплектов ТЭЗ АКСА приведены в Приложения 4.

В случае успешного прохождения измерения программа диагностики переходит к следующему измерению.



4.3. Действия наладчика в случае ошибки измерения.

В случае ошибки выдается  зуммер и выводится следующее сообщение:



ОШИБКА ДИАГНОСТИРОВАНИЯ.

<ESC>-ЗАВЕРШИТЬ, <ENTER>-ПРОДОЛЖИТЬ, <SPACE>-ЗАЦИКЛИТЬ:



После выдачи данного сообщения измерение приостанавливается. При этом возможны три варианта продолжения процесса диагностики:

·         После нажатия клавиши <ESC> процесс диагностики прерывается и прекращается. На экране появляется сообщение:



ЗАВЕРШАЕМ ДИАГНОСТИКУ.



ДИАГНОСТИКА ЗАВЕРШИЛАСЬ С ОШИБКОЙ.

DI: ЖДУ ЗАНЯТИЯ ...



·         После нажатия клавиши <ENTER> диагностика продолжается дальше.

·         После нажатия клавиши <SPACE> запись и считывание информации "замораживаются", и появляется надпись:



<ESC>-ЗАВЕРШИТЬ, <ENTER>-ПРОДОЛЖИТЬ:



При этом зацикливаются подача и чтение всех сигналов, что дает возможность при использовании осциллографа и мультиметра, обнаружить неисправность и затем ее устранить.

            При выходе из состояния зацикливания возможны два варианта продолжения процесса диагностики:



·         После нажатия клавиши <ESC> диагностика прерывается и прекращается. На экране появляется сообщение:



ЗАВЕРШАЕМ ДИАГНОСТИКУ.



ДИАГНОСТИКА ЗАВЕРШИЛАСЬ С ОШИБКОЙ.

DI: ЖДУ ЗАНЯТИЯ ...



·         После нажатия клавиши <ENTER> диагностика продолжается дальше.



Диагностика каждого комплекта завершается сообщением:



DI: ЖДУ ЗАНЯТИЯ ...







5. Проверка защитных (ВНЕШНИХ) цепей



Так как монитором ATIX защитные (внешние) цепи абонентских комплектов и комплектов абонентских соединительных линий ТЭЗ АКСА не проверяются, необходимо проверить их отдельно.



5.1. Проверка защитных цепей абонентских комплектов.

Для проверки подключите телефонный аппарат к нулевому комплекту ТЭЗ АКСА через разьём Х3 на передней панели ТЭЗ.

 После снятия трубки телефонного аппарата должен загореться верхний светодиод, расположенный на лицевой панели ТЭЗ АКСА.

Данную операцию повторите с остальными комплектами ТЭЗ АКСА.

В данном случае этого будет достаточно, чтобы убедиться в исправности проверяемых цепей.

В случае обнаружения ошибки на каком либо этапе проверки найдите и устраните неисправность, пользуясь осциллографом и мультиметром, а также документацией на ТЭЗ АКСА.

После устранения неисправности проверку повторите.



5.2. Проверка внешних цепей комплектов абонентских соединительных  линий.



Для этого соедините проверочным кабелем (витой парой) проверяемый комплект абонентской соединительной линии с любым абонентским комплектом. Примерно через 20 секунд нижний светодиод должен загореться зеленым цветом, затем - желтым.



При успешном выполнении вышеописанных операций ТЭЗ АКСА считается исправным и может быть использован в составе блока БАЛД1.



ПРИЛОЖЕНИЕ  1

  Листинг диагностического процесса

для 0-го абонентского комплекта ТЭЗ АКСА



ATIX_>DIAG 00

ATIX_>

ТЕСТИРУЕТСЯ АК НОМЕР:  00

НАПРЯЖЕНИЕ БАТАРЕИ: -60.3 V

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ :  0.00 V

ЛН:00  ПРОВЕРКА ИСХОДНОГО СОСТОЯНИЯ

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -60.0 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ B :  0.00 V

СОСТОЯНИЕ ТС: 1

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  0.00 V

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА В:  0.08 V

 ЛН:00  ШЛЕЙФ ЗАМКНУТ

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -2.68 V

СОСТОЯНИЕ ТС: 0

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -25.2 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -10.5 V

СОСТОЯНИЕ ТС: 0

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  0.00 V

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА В:  0.00 V

 ЛН:00  ПРОВЕРКА ВЫЗЫВН. СИГН.

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  78.5 V

СОСТОЯНИЕ ТС ВС: 1

НАПРЯЖЕНИЕ НА ПРОВОДЕ А :  0.00 V

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  0.00 V

СОСТОЯНИЕ ТС ВС: 0

СОСТОЯНИЕ ТС ВС: 1

СОСТОЯНИЕ ТС ВС: 0

ЛН:00  ПРОВЕРКА РЕЛЕ К1, К2, К3

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -0.48 V

СОПРОТИВЛЕНИЕ  0111 ОМ

ЛН:00  ПРОВЕРКА СИММЕТРИИ АК

СИГНАЛ 1014 ГЦ, 0 ДБМО

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  0.32 V

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА В:  0.30 V

СИГНАЛ 406 ГЦ, -10 ДБМО

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  0.10 V

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА В:  0.08 V

 ЛН:00  ПЕРЕДАЧА СИГНАЛА В АЛ

0203 ГЦ УРОВЕНЬ -11.4 ДБ

0406 ГЦ УРОВЕНЬ -10.5 ДБ

0609 ГЦ УРОВЕНЬ -10.5 ДБ

0813 ГЦ УРОВЕНЬ -10.2 ДБ

1014 ГЦ УРОВЕНЬ -10.2 ДБ

2030 ГЦ УРОВЕНЬ -10.2 ДБ

3045 ГЦ УРОВЕНЬ -9.9 ДБ

3248 ГЦ УРОВЕНЬ -9.9 ДБ

3451 ГЦ УРОВЕНЬ -11.4 ДБ

3654 ГЦ УРОВЕНЬ -18.0 ДБ

 ЛН:00  ПРИЕМ СИГНАЛА ИЗ АЛ

0203 ГЦ УРОВЕНЬ -11.1 ДБ

0406 ГЦ УРОВЕНЬ -10.2 ДБ

0609 ГЦ УРОВЕНЬ -10.2 ДБ

0813 ГЦ УРОВЕНЬ -10.2 ДБ

1014 ГЦ УРОВЕНЬ -10.2 ДБ

2030 ГЦ УРОВЕНЬ -10.2 ДБ

3045 ГЦ УРОВЕНЬ -10.2 ДБ

3248 ГЦ УРОВЕНЬ -10.2 ДБ

3451 ГЦ УРОВЕНЬ -12.0 ДБ

3654 ГЦ УРОВЕНЬ -18.6 ДБ

 ЛН:00  ПРОВЕРКА ДИФСИСТЕМЫ

1014 ГЦ УРОВЕНЬ -20.7 ДБ

 DI: ЖДУ ЗАНЯТИЯ ...



ПРИЛОЖЕНИЕ  2

 Параметры сигналов диагностического процесса для абонентских комплектов ТЭЗ АКСА

Действия

Измерения

Результаты

1. Измерение напряжения станционной батареи.

1.1

Постоянное напряжение станционной батареи.

-53.4 В…-72.6 В.

1.2

Переменное напряжение станционной батареи.

не более 125 мВ эфф

2. Проверка исходного состояния АК (напряжение на проводах "а" и "b", состояние точки сканирования и работа датчика типа ТЭЗ)

2.1. Обрыв между SL "a" и SL "b". Проключить сигнал "тишина" на цифровой вход проверяемого комплекта.

Постоянное напряжение на SL "а"

Ub-1,2В…Ub+ 1,2В

Постоянное напряжение на SL "b".

-0,6В…+0,6В

Индивидуальная ТС.

Исходное состояние "1"

Чтение типа ТЭЗ

Тип = 0000000X

2.2. Обрыв между SL "a" и SL "b". Проключить сигнал "тишина" на цифровой вход проверяемого комплекта.

Переменное напряжение на SL "а"

Не более 100 мВ эфф

Переменное напряжение на SL "b"

Не более 100 мВ эфф

3. Проверка состояния АК при замыкании шлейфа (напряжение на проводах "а" и "b" и состояние точки сканирования), проверка исходного состояния реле К1 и К2.

3.1. Подключить в ТЭЗ ДГН 100 Ом между SL "a" и шиной B0V(реле К15).

Постоянное напряжение на SL "a".

-(1,7+½Ub½*0,01)В…

…-(3+½Ub½* 0,01)В

Индивидуальная ТС

Шлейф замкнут (0)

3.2. Подключить в ТЭЗ ДГН 602 Om между SL"a" и SL"b" (реле К12).

Постоянное напряжение на SL "а".

-(15,3+½Ub½*0,1)В…

…-(30+½Ub½*0,1)В

Постоянное напряжение на SL "b".

-(5,4+½Ub½*0,04)В…

…-(15+½Ub½*0,04)В

Индивидуальная ТС.

Шлейф замкнут (1).

3.3. Подключить в ТЭЗ ДГН 602 Om между SL"a" и SL"b" (реле К12). Проключить сигнал "тишина" на цифровой вход проверяемого комплекта.

Переменное напряжение на SL"а".

Не более 75 мВ эфф.

Переменное напряжение на SL"b".

Не более 75 мВ эфф.

4. Проверка симметрии АК.

4.1. Подключить в ТЭЗ ДГН 602 Om между SL"a" и SL"b" (реле К12). Проключить выход DSP ТЭЗ ДГН на цифровой вход проверяемого комплекта. Выдать из DSP тестовый сигнал с частотой 1014 Гц и уровнем 0 дБмо.

Переменное напряжение на SL"а".

225 мВ эфф…500 мВ эфф.

Переменное напряжение на SL"b".

225 мВ эфф…500 мВ эфф.

Разность между переменным напряжением на SL"а" и переменным  напряжением на

SL "b"

Не более 100 мВ эфф.

5. Проверка подачи вызывного сигнала и срабатывания его точки сканирования при замыкании шлейфа, исходного состояния реле К3 и включения реле К2.

5.1. Подключить в ТЭЗ ДГН 1,8 кОм - 2,2 мкФ между SL "a" и "b" (реле К5) и включить реле К2 и коммутатор вызывного сигнала в проверяемом комплекте.

Переменное напряжение на SL"a".

80Вэфф…105Вэфф

ТС вызывного сигнала.

ВС включен (1).






Действия

Измерения

Результаты

5.2. Подключить в ТЭЗ ДГН резистор 1,8 кОм между SL "a" и SL "b" (реле К16) на время Т <= 0,5 сек, затем произвести измерения.

Постоянное напряжение SL"a".

-0,6B…0,6B

Переменное напряжение на SL"a".

Не более 175 мВ.

ТС вызывного сигнала.

ВС выключен (0).

6. Проверка включения реле К1, К2, К3 (проключение внутри абонентского комплекта ETL на LTL).

6.1. Подключить в ТЭЗ ДГН резистор 100 Ом к ETL "a" и замкнуть LTL "a" и LTL "b" между собой (реле К15, К1), подключить источник минус 5 В к ETL"b" через резист.1,05 кОм. (реле К20). Включить К1, К2 в проверяемом комплекте, а также К3.

Напряжение ETL "b". Если U<=4,6 В , то вычислить сопротивление по формуле R=1050*U/(5-U) и перейти к п.7. Если U>4,6 В , перейти к п.6.2.

0,42В<=U<= 0,66 В

96 Oм <= R <= 159 Ом

7.Проверка выдачи тонального сигнала в абонентскую линию.

7.1.Подключить вход  кодека ТЭЗ ДГН между SL "a" и SL "b".(реле К9). Проключить выход DSP ТЭЗ ДГН на цифровой вход проверяемого абонентского комплекта.

Уровень тестового сигнала между SL "а" и SL "b".



7.1.1. Выдать из DSP тестовый сигнал с частотой 203 Гц и уровнем  -10 дБмо.



Уровень -76,2 дБмо…-9,6 дБмо.

7.1.2. Выдать из DSP тестовый сигнал с частотой 406 Гц и уровнем  -10 дБмо.



Уровень -12,6 дБмо…-9,6 дБмо.

7.1.3. Выдать из DSP тестовый сигнал с частотой 609 Гц и уровнем  -10 дБмо.



Уровень -12,6 дБмо…-9,6 дБмо.

7.1.4. Выдать из DSP тестовый сигнал с частотой 813 Гц и уровнем  -10 дБмо.



Уровень –12,6 дБмо…-9,6 дБмо.

7.1.5. Выдать из DSP тестовый сигнал с частотой 1014 Гц и уровнем  -10 дБмо.



Уровень -12,6 дБмо…-9,6 дБмо.

7.1.6. Выдать из DSP тестовый сигнал с частотой 2030 Гц и уровнем  -10 дБмо.



Уровень -12,6 дБмо…-9,6 дБмо.

7.1.7. Выдать из DSP тестовый сигнал с частотой 3045 Гц и уровнем  -10 дБмо.



Уровень -12,6 дБмо…-9,6 дБмо.

7.1.8. Выдать из DSP тестовый сигнал с частотой 3248 Гц и уровнем  -10 дБмо.



Уровень -12,6 дБмо…-9,6 дБмо.

7.1.9. Выдать из DSP тестовый сигнал с частотой 3451 Гц и уровнем  -10 дБмо.



Уровень -12,6 дБмо…-9,6 дБмо.

7.1.10. Выдать из DSP тестовый сигнал с частотой 3654 Гц и уровнем  -10 дБмо.



Уровень –76,2 дБмо…-9,6 дБмо.

7.1.11 Выдать из DSP тестовый сигнал "тишина".



Уровень –76,2 дБмо…-57 дБмо.




Действия

Измерения

Результаты

8. Проверка приема тонального сигнала из абонентской линии.

8.1. Подключить выход кодека ТЭЗ ДГН между SL "a" и SL "b" (реле К8). Проключить вход DSP ТЭЗ ДГН на цифровой выход проверяемого абонентского комплекта.

Уровень тестового сигнала на цифровом выходе проверяемого комплекта.



8.1.1. Выдать из DSP тестовый сигнал с частотой 203 Гц и уровнем -10 дБмо.



Уровень –76,2 дБмо…-9,0 дБмо.

8.1.2. Выдать из DSP тестовый сигнал с частотой 406 Гц и уровнем -10 дБмо.



Уровень –11,7 дБмо…-9,0 дБмо.

8.1.3. Выдать из DSP тестовый сигнал с частотой 609 Гц и уровнем -10 дБмо.



Уровень –11,7 дБмо…-9,0 дБмо.

8.1.4. Выдать из DSP тестовый сигнал с частотой 813 Гц и уровнем -10 дБмо.



Уровень –11,7 дБмо…-9,0 дБмо.

8.1.5. Выдать из DSP тестовый сигнал с частотой 1014 Гц и уровнем -10 дБмо.



Уровень –11,7 дБмо…-9,0 дБмо.

8.1.6. Выдать из DSP тестовый сигнал с частотой 2030 Гц и уровнем -10 дБмо.



Уровень –11,7 дБмо…-9,0 дБмо.

8.1.7. Выдать из DSP тестовый сигнал с частотой 3045 Гц и уровнем -10 дБмо.



Уровень –11,7 дБмо…-9,0 дБмо.

8.1.8. Выдать из DSP тестовый сигнал с частотой 3248 Гц и уровнем -10 дБмо.



Уровень –12,3 дБмо…-9,0 дБмо.

8.1.9. Выдать из DSP тестовый сигнал с частотой 3451 Гц и уровнем -10 дБмо.



Уровень –12,9 дБмо…-9,0 дБмо.

8.1.10. Выдать из DSP тестовый сигнал с частотой 3654 Гц и уровнем -10 дБмо.



Уровень –76,2 дБмо…-9,0 дБмо.

8.1.11. Выдать из DSP тестовый сигнал тишина"



Уровень –76,2 дБмо…-57 дБмо.

9.1.  Проключить выход DSP ТЭЗ ДГН на цифровой вход проверяемого абонентского комплекта. Проключить вход DSP ТЭЗ ДГН на цифровой выход проверяемого абонентского комплекта. Подключить в ТЭЗ ДГН резистор 602 Ом между SL "a" и SL "b" (реле К12). Выдать из DSP тестовый сигнал с частотой 1014 Гц и уровнем 0 дБмо.

Уровень тестового сигнала на цифровом входе проверяемого комплекта.

Уровень не более -16,2 дБмо.



ПРИЛОЖЕНИЕ  3



 Листинг диагностического процесса

для 0-го комплекта абонентских соединительных ТЭЗ АКСА

 ATIX_>DSAL 01 00

 ATIX_>

ТЕСТИРУЕТСЯ САЛ НОМЕР 00

 SAL.00 DIAG.

ЛН:00  ПРОВЕРКА РЕЛЕ К1 И НОМЕРОНАБИРАТЕЛЯ

НОМЕРОНАБИРАТЕЛЬ ВКЛ.

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -1.18 V

СОПРОТИВЛЕНИЕ  0324 ОМ

 НОМЕРОНАБИРАТЕЛЬ ВЫКЛ.

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -18.9 V

СОПРОТИВЛЕНИЕ  > 250 КОМ

 ЛН:00  ПРОВЕРКА ИСХОДНОГО СОСТОЯНИЯ

САЛ ОТКЛЮЧЕН

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -61.5 V.

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -0.02 V

САЛ ВКЛЮЧЕН

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -61.5 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -0.04 V

СОСТОЯНИЕ ТС: 0

СОСТОЯНИЕ ТС ВС: 0

 ЛН:00  НОМЕРОНАБИРАТЕЛЬ ВКЛ.

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -11.7 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -16.8 V

СОСТОЯНИЕ ТС: 1

 ЛН:00  РЕЧЕВЫЕ ЦЕПИ ВКЛ.

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -11.4 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -22.8 V

 ЛН:00  ПРОВЕРКА ТС ВЫЗЫВН.

СОСТОЯНИЕ ТС ВС: 1

 ЛН:00  ПЕРЕДАЧА СИГНАЛА В АЛ

0203 ГЦ УРОВЕНЬ -11.7 ДБ

0406 ГЦ УРОВЕНЬ -10.2 ДБ

0609 ГЦ УРОВЕНЬ -10.2 ДБ

0813 ГЦ УРОВЕНЬ -10.2 ДБ

1014 ГЦ УРОВЕНЬ -10.2 ДБ

2030 ГЦ УРОВЕНЬ -10.2 ДБ

3045 ГЦ УРОВЕНЬ -10.2 ДБ

3248 ГЦ УРОВЕНЬ -10.5 ДБ

3451 ГЦ УРОВЕНЬ -12.3 ДБ

3654 ГЦ УРОВЕНЬ -20.4 ДБ

 ЛН:00  ПРИЕМ СИГНАЛА ИЗ АЛ

0203 ГЦ УРОВЕНЬ -11.7 ДБ

0406 ГЦ УРОВЕНЬ -10.8 ДБ

0609 ГЦ УРОВЕНЬ -10.8 ДБ

0813 ГЦ УРОВЕНЬ -10.5 ДБ

1014 ГЦ УРОВЕНЬ -10.5 ДБ

2030 ГЦ УРОВЕНЬ -10.5 ДБ

3045 ГЦ УРОВЕНЬ -10.5 ДБ

3248 ГЦ УРОВЕНЬ -10.5 ДБ

3451 ГЦ УРОВЕНЬ -12.0 ДБ

3654 ГЦ УРОВЕНЬ -20.1 ДБ

 ЛН:00  ПРОВЕРКА ДИФСИСТЕМЫ

1014 ГЦ УРОВЕНЬ -21.3 ДБ

 DI: ЖДУ ЗАНЯТИЯ ...

ПРИЛОЖЕНИЕ  4

Параметры сигналов диагностического процесса для комплектов абонентских соединительных линий  ТЭЗ АКСА

Все измерения проводятся относительно В0V.

Действия

Измерения

Результаты

1. Проверка реле К1 и НН.

1.1. Включается НН и реле К1 проверяемого комплекта  САЛ, на проверяемый комплект проклю-чается сигнал "тишина",  на ТЭЗ ДГН ETL "a" проключается через сопротивление 100 Ом на В0V.

Сопротивление ETL "b"-B0V

от 280 Ом до 360 Ом



1.2. Выключается НН проверяемого комплекта САЛ.

Сопротивление ETL "b"-B0V

не менее 200 кОм

2. Проверка исходного состояния АКСА при подаче на него напряжения питания микрофона с опорного АК.



2.1. Подключается к ETL опорный комплект АК, проключается на проверяемый комплект САЛ и на опорный комплект АК сигнал "тишина".

Напряжение на ETL "a"

Напряжение на ETL "b"



Результаты измерений запомина-ются

2.2. В проверяемом комплекте САЛ включается реле К1.

Напряжение на ETL "a"

Напряжение на ETL "b"

Tочка сканирования тока в линии



Результаты измерений не должны отличаться от пункта 2.1 больше, чем на ± 0,6 В

3. Измерение постоянного напряжения на комплекте САЛ при включенном НН и проверка датчика тока.

Опорный комплект АК подключа-ется к ETL, на проверяемый комплект САЛ и на опорный комплект АК проключается сигнал "тишина", в проверяемом комплекте САЛ включается НН и реле К1

Напряжение на ETL "b"

Напряжение на ETL "a"





Tочка сканирования тока в линии

от -19.8В до -9.9В

Напряжение на ETL "a" должно быть отрицательнее напряжения на ETL "b" на 6,0В – 10,8В

ток есть (ТС=0)

4. Измерение постоянного напряжения на САЛ8 при подключенных речевых цепях.

Опорный комплект АК подключа-ется к ETL, на проверяемый комплект САЛ и на опорный комплект АК проключается сигнал "тишина", в проверяемом комплекте САЛ подключается речевые цепи и включается реле К1

Напряжение на ETL "b"

Напряжение на ETL "a"

от -19.8В до -9.9В

Напряжение на ETL "a" должно быть отрицательнее напряжения на ETL "b" на 9,0В – 15,0В



5. Проверка точки сканирования ВС

Опорный комплект АК подключа-ется к ETL, на проверяемый комплект САЛ и на опорный АК проключается сигнал "тишина", в проверяемом комплекте САЛ включается реле К1 и с опорного комплекта АК подается ВС.

Точка сканирования ВС

ВС есть (ТС=0)

6.Проверка приема сигнала из АЛ.

Опорный комплект АК подключа-ется к ETL, в проверяемом ком-плекте САЛ включается реле К1, на опорный АК проключается цифровой генератор частоты из ТЭЗ ДГН , на проверяемый комплект САЛ проключается цифровой измеритель уровня ТЭЗа ДГН и сигнал "тишина".

Уровень на частоте 203 Гц

Уровень на частоте 406 Гц

Уровень на частоте 609 Гц

Уровень на частоте 813 Гц

Уровень на частоте 1014 Гц

Уровень на частоте 2030 Гц

Уровень на частоте 3045 Гц

Уровень на частоте 3248 Гц

Уровень на частоте 3451 Гц

Уровень на частоте 3664 Гц

/ -9.0 дБмо

-13.5 / -9.0 дБмо

-13.2 / -9.0 дБмо

-13.2 / -9.0 дБмо

-13.2 / -9.0 дБмо

-13.2 / -9.0 дБмо

-13.5 / -9.0 дБмо

-13.8 / -9.0 дБмо

-14.4 / -9.0 дБмо

/ -9.0 дБмо

7.Проверка передачи сигнала в АЛ.

Опорный комплект АК подключа-ется к ETL, в проверяемом ком-плекте САЛ включается реле К1, на опорный АК проключается сигнал "тишина" и цифровой измеритель уровня ТЭЗа ДГН, на проверяемый комплект САЛ проключается цифровой генератор частоты ТЭЗа ДГН.

Уровень на частоте 203 Гц

Уровень на частоте 406 Гц

Уровень на частоте 609 Гц

Уровень на частоте 813 Гц

Уровень на частоте 1014 Гц

Уровень на частоте 2030 Гц

Уровень на частоте 3045 Гц

Уровень на частоте 3248 Гц

Уровень на частоте 3451 Гц

Уровень на частоте 3664 Гц

/ -8.4 дБмо

-12.3 / -8.4 дБмо

-12.3 / -8.4 дБмо

-12.3 / -8.4 дБмо

-12.3 / -8.4 дБмо

-12.3 / -8.4 дБмо

-12.3 / -8.4 дБмо

-12.9 / -8.4 дБмо

-13.5 / -8.4 дБмо

/ -8.4 дБмо

8.Проверка дифсистемы.

Опорный комплект АК подключа-ется к ETL, в проверяемом ком-плекте САЛ включается реле К1 и на него проключается цифровой генератор частоты и цифровой измеритель уровня ТЭЗа ДГН, из генератора выдается сигнал с частотой 1014 Гц и уровнем 0 дБ.

Уровень

не более

 -16.2 дБмо


ПРИЛОЖЕНИЕ  5



Команды монитора ATIX.



 HELP                                     - Подсказка

VER                                       - Сообщить версию ATIX

RESET                                   - Перезапуск системы

DUMP {HHHH} {XX}       - Распечатать{ XX}·16 байт памяти садреса {HHHH}

WR {HHHH} {XX}            - Записать байты {XX} с адреса {HHHH}

PS {DIR}                              - Состояние соединительных линий в направлении {DIR}

{NN}                                     - Таблица линейных номеров АК

{DGN}                                  - Проверка ТЭЗ ДГН5

DIAG {LN} {LNN}            - Диагностика АК от {LN} до {LNN}

DSAL {OPOR} {LN} {LNN} - Диагностика САЛ с АК {OPOR} с нумерацией {LN} по

  {LNN}

DKILL                                              - Отказ от диагностики





Отправить сообщение для: Web Master с вопросами и замечаниями об этом веб-узле.
Дата изменения: 23.03.2016
